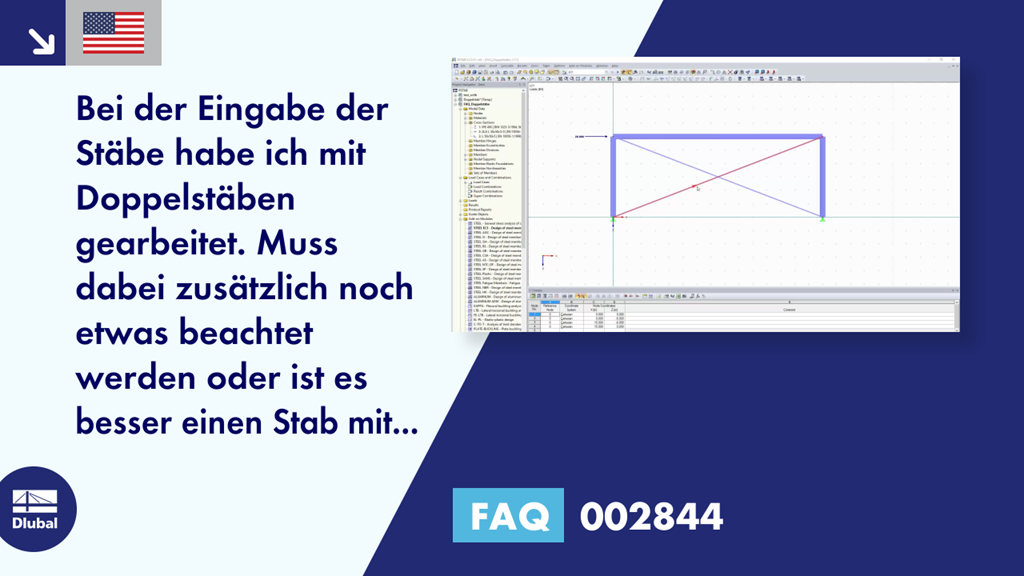

[EN] FAQ 002844 | Bei der Eingabe der Stäbe habe ich mit Doppelstäben gearbeitet. Muss dabei zusätzlich noch etwas beachtet werden oder ist es besser einen Stab mit doppelten Querschnittswerten einzugeben?
Video
Erste Schritte mit RFEM
Frage
Bei der Eingabe der Stäbe habe ich mit Doppelstäben gearbeitet. Muss dabei zusätzlich noch etwas beachtet werden oder ist es besser einen Stab mit doppelten Querschnittswerten einzugeben?Antwort
Zum Nachweis von mehrteiligen Bauteilen können Sie die zusammengesetzten Querschnitte der Querschnittsbibliothek nutzen. Hierbei werden die Querschnittswerte automatisch aus den Einzelquerschnitten berechnet und anschließend auch in den Zusatzmodulen zur Bemessung berücksichtigt. Die schubweiche Verbindung von Gitterstäben wird hier über die Eingabe einer Ersatzblechdicke t* abgebildet.
Bild 03 - Zusammengesetzter Querschnitt
Wenn Sie die Querschnittswerte eines Querschnitts oder die Steifigkeiten eines Stabes mit der Funktion "Steifigkeiten modifizieren" bearbeitet haben, werden diese generell nicht in den Bemessungsmodulen verwendet. Die modifizierten Steifigkeiten werden nur bei der Schnittgrößenberechnung verwendet.
Bild 01 - Steifigkeitsmodifikation bei der Berechnung der Schnittgrößen
Bild 02 - Einzelwinkel mit Steifigkeitsmodifikation
Die Nachweise in RF-/STAHL EC3 benötigen zum Beispiel für den c/t-Nachweis oder die Wahl der Interaktionsgleichung auch die genauen Abmessungen und die Form des Querschnitts. Die Auswirkung der Steifigkeitsmodifikation auf diese einzelnen Parameter ist nicht für alle Fälle eindeutig und kann somit nicht im Zusatzmodul benutzt werden.
