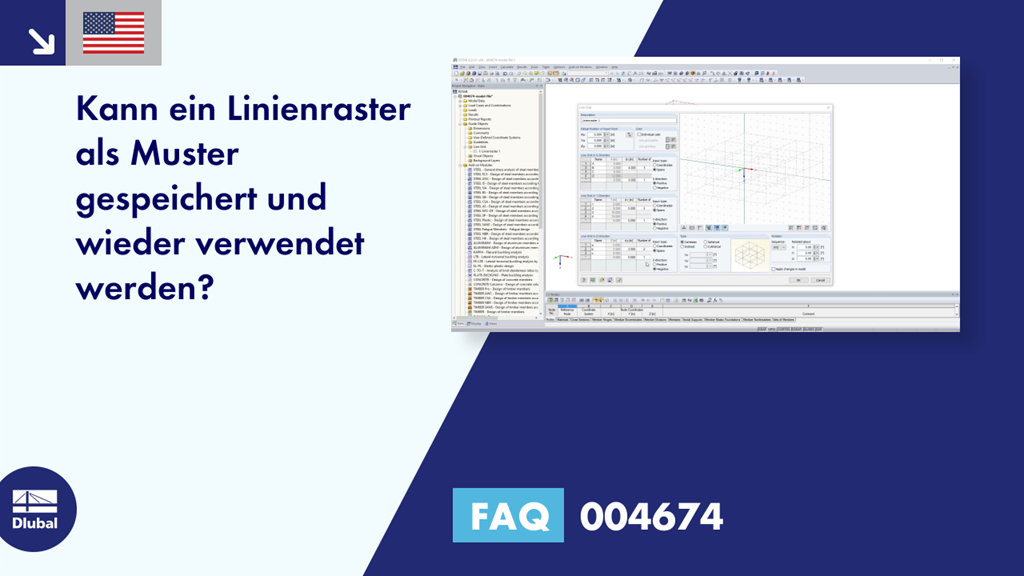

[EN] FAQ 004674 | Kann ein Linienraster als Muster gespeichert und wieder verwendet werden?

Name: [EN] FAQ 004674 | Kann ein Linienraster als Muster gespeichert und wieder verwendet werden?
Uploaded: 2020-08-27T00:00:00.000+01:00

Frage:
Kann ein Linienraster als Muster gespeichert und wieder verwendet werden?

Antwort:
Ein Linienraster kann als Muster gespeichert und wieder verwendet werden. Zum Speichern eines Linienrasters ist auf die Schaltfläche "Speichern" zu klicken. Im Dialog "Daten des Dialogfelds speichern" ist ein Name des Linienrasters anzugeben. Ein Klick auf "OK" speichert das Linienraster als Muster (Bild 1).

Zum Einlesen der Daten eines als Muster gespeicherten Linienrasters ist auf die Schaltfläche "Einlesen" zu klicken. Im Dialog "Daten des Dialogfelds einlesen" kann ein gespeichertes Muster ausgewählt werden. Ein Klick auf "OK" liest die Daten des Musters in das Linienraster ein (Bild 2).

Im Video wird gezeigt, wie zwei Linienraster als Muster abgespeichert werden. In einer anderen Datei werden dann die Daten eines Muster eingelesen.
