Frage:

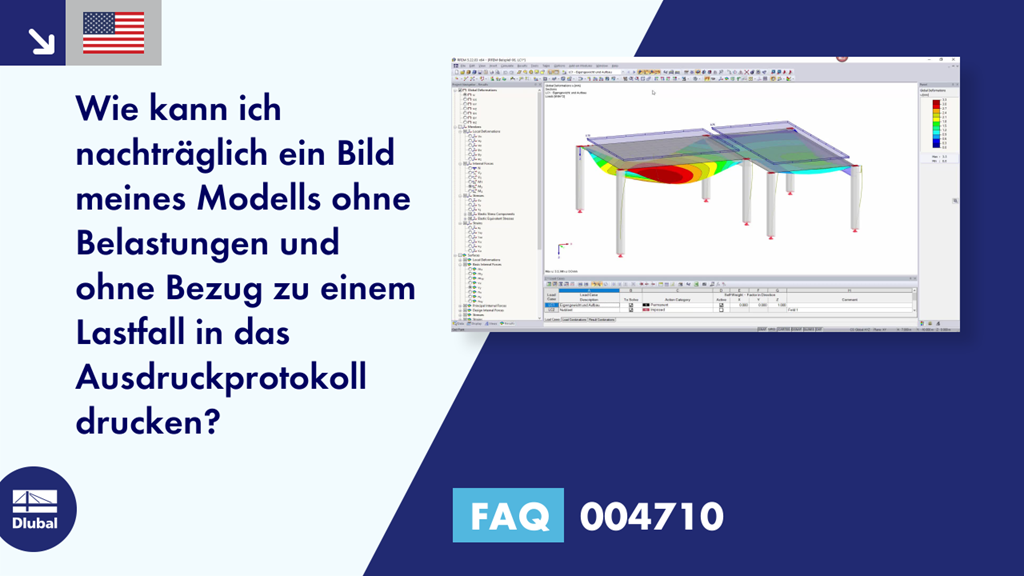

Wie kann ich nachträglich ein Bild meines Modells ohne Belastungen und ohne Bezug zu einem Lastfall in das Ausdruckprotokoll drucken?
Antwort:
Damit das Bild ohne Lasten und ohne Bezug zu einem Lastfall gedruckt wird, müssen sämtliche Ergebnisse und Lasten ausgeblendet werden.
Erst wenn im Titel- und der Max/Min-Info keinerlei Text steht, wird das Bild ohne jeglichen Bezug in das Ausdruckprotokoll gedruckt.
