Frage:
Bezieht sich die Nichtlinearität, die man für eine Flächenlagerung in z-Richtung aktivieren kann, auf die gesamte gelagerte Fläche oder nur auf die Bereiche, in denen die Nichtlinearität wirksam ist?
Antwort:

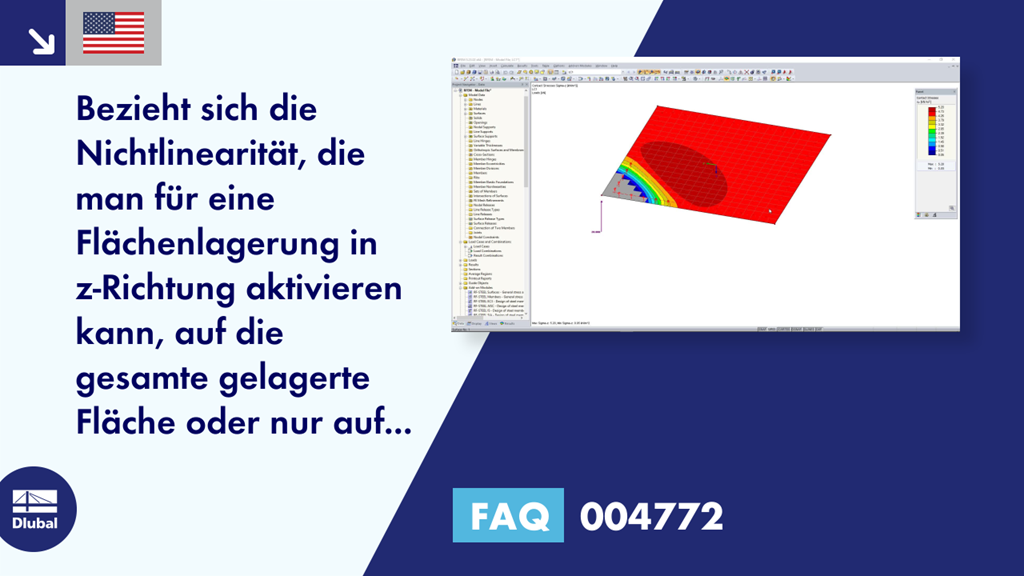

Die Nichtlinearität bei Flächenlagern, das heißt "Ausfall, falls Kontaktspannung in z positiv/negativ", siehe Bild 1, bezieht sich nur auf den zutreffenden Bereich.
In dem Restbereich wirkt das Flächenlager entsprechend, siehe Bild 2.
Allgemeines
Allgemeines
Allgemeines
Die Ergebnisse von Volumenkörper-Spannungen können als farbige 3D-Punkte in den finiten Elementen dargestellt werden.
Die Anzahl der Freiheitsgrade in einem Knoten ist in RFEM kein globaler Berechnungsparameter mehr (6 Freiheitsgrade für jeden Netzknoten in 3D-Modellen, 7 Freiheitsgrade für die Wölbkrafttorsionsanalyse). Somit wird generell jeder Knoten mit einer anderen Anzahl an Freiheitsgraden betrachtet, was zu einer variablen Anzahl an Gleichungen bei der Berechnung führt.
Diese Modifikation beschleunigt die Berechnung insbesondere bei Modellen, bei denen eine signifikante Reduzierung des Systems erreicht werden konnte (z. B. Fachwerkträger und Membrankonstruktionen).
In dieser Rubrik bieten wir Ihnen nützliche Informationen rund um Statik und die Statikprogramme von Dlubal Software.
Infotainment
Im Projekt-Navigator - Ergebnisse von RFEM sowie in Tabelle 4.0 lassen sich erweiterte Verzerrungen von Stäben, Flächen und Volumen (z. B. wichtige Hauptverzerrungen, äquivalente Gesamtverzerrungen etc.) ausgeben.
Damit können beispielsweise bei der plastischen Berechnung von Anschlüssen mit Flächenelementen die maßgebenden plastischen Verzerrungen dargestellt werden.
