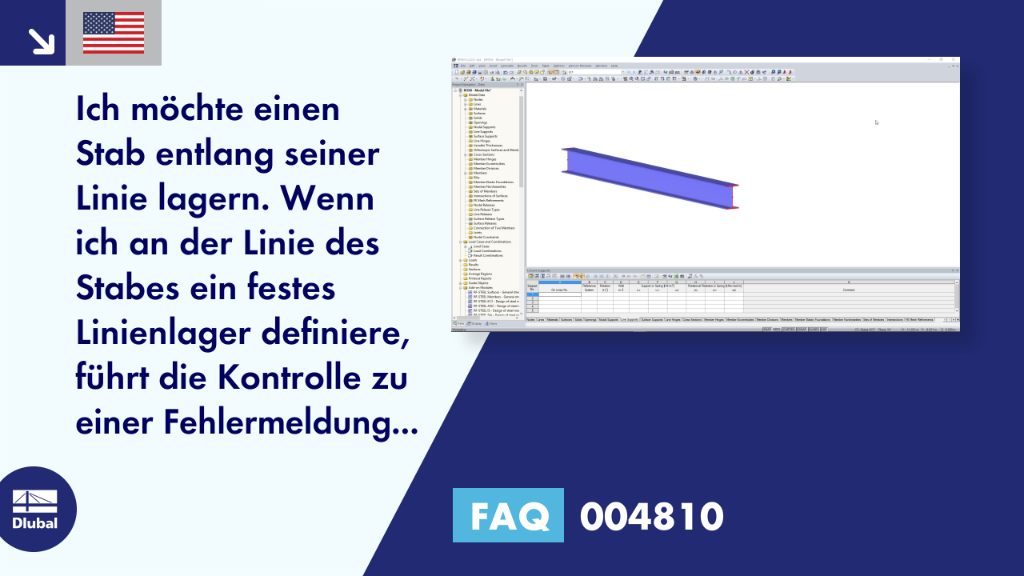

Frage:
Ich möchte einen Stab entlang seiner Linie lagern. Wenn ich an der Linie des Stabes ein festes Linienlager definiere, führt die Kontrolle zu einer Fehlermeldung bezüglich einer nicht definierten Fläche. Wie kann ich das Problem beheben?
Antwort:
Linienlager sind nur für Linien bestimmt, die zu einer Fläche gehören. Für die Lagerung von Stäben entlang ihrer Linie sind Stabbettungen zu definieren (gilt auch für RSTAB), siehe Bild.
