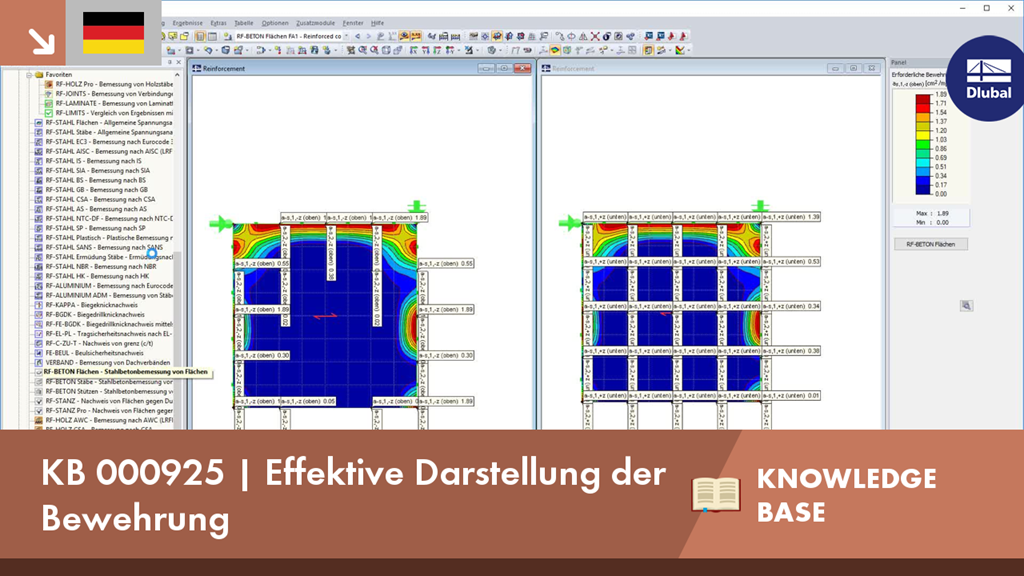

Eine effektive Möglichkeit die Bewehrung darzustellen, ist die Anordnung in Gruppen. Es empfiehlt sich, jeweils die notwendige obere Bewehrung und die untere Bewehrung in zwei Gruppen aufzuteilen.
KB 000925 | Effektive Darstellung der Bewehrung
Links
Haben Sie irgendwelche Fragen?
Länge: 00:01:09 min
Knowledge Base
Länge: 00:01:01 min
Knowledge Base
Länge: 00:00:42 min
Knowledge Base
Länge: 00:00:43 min
Länge: 00:00:35 min
Knowledge Base
Länge: 00:00:43 min
Länge: 00:00:19 min
Länge: 00:00:57 min
Eine effektive Möglichkeit die Bewehrung darzustellen, ist die Anordnung in Gruppen.
Dieser Fachbeitrag befasst sich mit geradlinigen Elementen, deren Querschnitt durch Drucknormalkraft beansprucht wird. Ziel des Beitrags ist es, die Berücksichtigung zahlreicher Parameter, die in den Eurocodes für Betonstützen definiert sind, in der Statik-Software RFEM aufzuzeigen.
In RF-BETON Stäbe ist auch der Nachweis einer Schubfuge enthalten. Damit der Nachweis geführt wird, muss dieser in Maske 1.6 Register "Schubfuge" aktiviert werden.
Die Bewehrungsführung beziehungsweise die vorhandene Bewehrung kann auch direkt im 3D-Rendering der Bewehrung editiert werden.
Der Bewehrungsvorschlag aus RF-/BETON Stäbe kann nach Revit exportiert werden. Unterstützt werden aktuell Rechteck- sowie Kreisquerschnitte.
Die Bewehrungsstäbe lassen sich nachträglich in Revit modifizieren.
Im Zusatzmodul RF-BETON Flächen definierte Flächenbewehrungen lassen sich über die direkte Schnittstelle als Bewehrungsobjekte an Revit übergeben. Hierfür können in RF-BETON Flächen optional Flächen-, Rechteck-, Vieleck- und Rundbewehrungsbereiche gewählt werden. Neben Stabbewehrung lässt sich auch Mattenbewehrung übertragen.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Wie viele Bewehrungssätze können in RF-BETON Flächen in einem Bemessungsfall maximal angelegt werden?
In RF-BETON Flächen erhalte ich eine hohe Bewehrungsmenge in Zusammenhang mit einem Hebelarm, der annähernd null ist. Wie kommt ein so kleiner Hebelarm der inneren Kräfte zustande?
Beim Umstellen von manueller Definition der Bewehrungsbereiche auf automatische Anordnung der Bewehrung nach Maske 1.4 ändert sich das Ergebnis der Verformungsberechnung, obwohl die Grundbewehrung nicht verändert wurde. Wodurch kommt diese Änderung zustande?
Warum erhalte ich einen unstetigen Bereich im Verlauf der Schnittgrößen? Im Bereich einer gelagerten Linie erhalte ich einen Sprung in der Querkraft VEd, welcher mir nicht plausibel erscheint.
Kann eine Bemessung in RF-BETON Flächen auch ohne Zusatzbewehrung durchgeführt werden?
Bei einem Vergleich zwischen der Verformungsberechnung in den RF-BETON Modulen und einem anderen Berechnungsprogramm erhalte ich abweichende Ergebnisse. Was könnte die Ursache dafür sein?
