Frage:

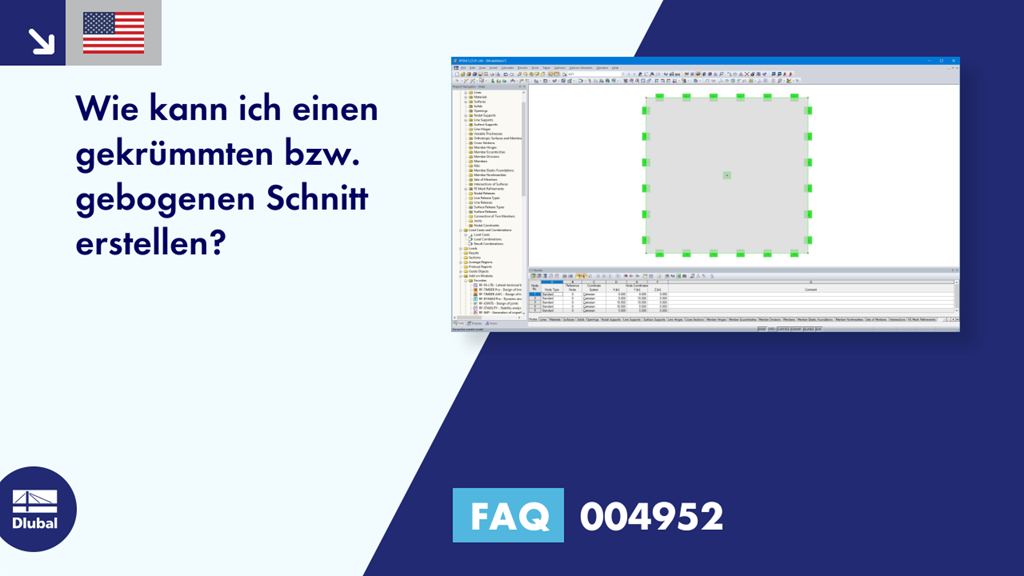

Wie kann ich einen gekrümmten bzw. gebogenen Schnitt erstellen?
Antwort:
Hierfür muss in die Fläche zunächst an der Stelle, an der der Schnitt erstellt werden soll, eine Linie in der gewünschten Form erstellt werden. Im Anschluss kann der Schnitt an dieser Linie angeordnet werden (siehe Bild 01). Ist an dieser Linie kein Element mit einer Steifigkeit angeschlossen und es greift auch keine Last an, so muss dem Netzgenerierer zunächst mitgeteilt werden, dass diese Linie dennoch mit vernetzt werden soll (siehe Bild 02). Nach der Berechnung können die Ergebnisse abgelesen werden.
Werden Ihnen zwei Ergebnisverläufe angezeigt, so liegt es daran, dass das Ergebnis von beiden Seiten der Linie dargestellt wird. Sie können in diesem Fall die Glättung der Schnittgrößen auf "Durchlaufend gesamt" einstellen. Dann werden diese über die Linien geglättet und es verbleibt nur noch ein Ergebnisverlauf.
