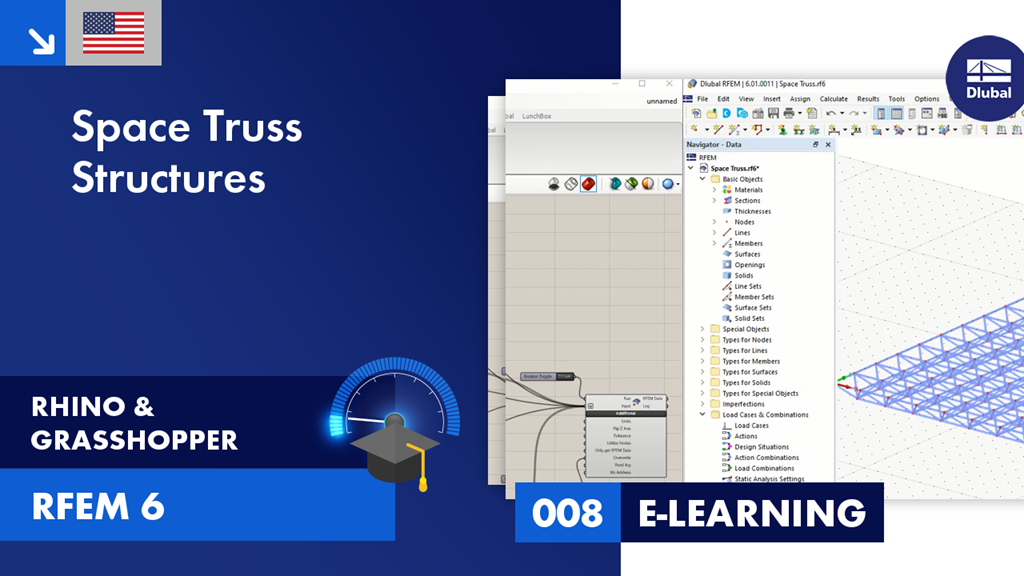

In diesem Video zeigen wir euch, wie ihr in Rhino und Grasshopper parametrische 3D-Fachwerkstrukturen modelliert und die Ergebnisse nach RFEM 6 exportiert.
Zeitplan:
00:00 Einführung
00:20 Geometrie
05:53 Parameter
07:25 Stäbe
07:50 Querschnitt
08:28 Material
10:17 Exportieren
Allgemeines
Allgemeines
Produkt-Feature
Produkt-Feature
Produkt-Feature
Es können sowohl Linien als auch Flächen inkl. Öffnungen an RFEM 6 übergeben (Export) bzw. aus RFEM übernommen werden (Import). Der Export verfügt über die Übertragungsmodi „Überschreiben“ sowie „Hinzufügen“. Die zu übertragenden Objekte können selektions- bzw. layerbasiert angesteuert werden. Beim Import in Rhino kann zusätzlich der Layer ausgewählt werden, in welchen die Objekte hinzugefügt werden sollen.
Nashörner gelten als stur und eigensinnig. Rhino ist da eindeutig die Ausnahme. Die bidirektionale Schnittstelle RFEM 6 - Rhino erlaubt die Übergabe diverser Linientypen sowie Flächen (Ebene, Rotationsfläche und NURBS).
Die ebenfalls bidirektionale Grasshopper-Schnittstelle ermöglicht Ihnen den Export und Import von Modelldaten, Lastfällen & Kombinationen sowie auch der Lasten selbst. Hier finden Sie statt Sprunghaftigkeit eine stabile Verbindung, auf die Sie zwar nicht bauen, aber schon einmal planen können.
RFEM-6-Schnittstellen zu Rhino & Grasshopper
Mit der Schnittstelle wird der Dlubal-Tab in Grasshopper freigeschalten. Dieser beinhaltet drei Komponenten-Gruppen (Modelldaten, Lasten, RFEM-6-Import/-Export). Die Gruppe der Modelldaten ermöglicht das Hinzufügen von Dlubal-spezifischen Eigenschaften an Linien, Flächen und Volumenkörpern. Ebenfalls können Materialien, Querschnitte, Lager und Gelenke sowie auch Exzentrizitäten erzeugt werden.
Die Last-Gruppe beinhaltet Komponenten zur Erzeugung von Lastfällen und Kombinationen, sowie auch Last-Komponenten für Knoten-, Linien-, Stab-, Flächen- und freien Polygonlasten.
Die letzte Gruppe besteht aus Komponenten für den Import sowie auch Export nach RFEM.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
