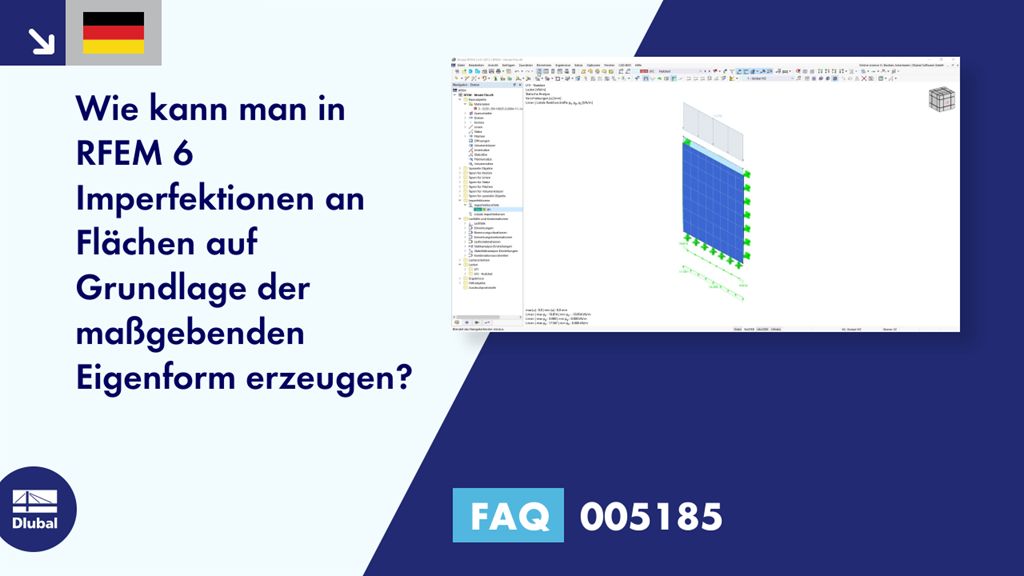

FAQ 005185 | Wie kann man in RFEM 6 Imperfektionen an Flächen auf Grundlage der maßgebenden Eigen...

Name: FAQ 005185 | Wie kann man in RFEM 6 Imperfektionen an Flächen auf Grundlage der maßgebenden Eigen...
Uploaded: 2022-01-18T00:00:00+01:00

Frage:
Wie kann man in RFEM 6 Imperfektionen an Flächen auf Grundlage der maßgebenden Eigenform erzeugen?

Antwort:
Zur Generierung von Flächenimperfektionen auf Grundlage der maßgebenden Eigenform benötigen Sie das Add-On "Strukturstabilität". Aktivieren Sie dieses innerhalb der Modell-Basisangaben im Register "Add-Ons", siehe Bild 1.

FAQ 005185 | Wie kann man in RFEM 6 Imperfektionen an Flächen auf Grundlage der maßgebenden Eigenform erzeugen?

Aktivierung Add-On Strukturstabilität

Dann führen Sie für den entsprechenden Lastfall (oder Lastkombination) die Strukturstabilität durch, indem Sie diese im entsprechenden Lastfall aktivieren und die entsprechende Stabilitätsanalyse-Einstellung auswählen, siehe Bild 2.

Aktivierung der Strukturstabilität im Lastfall

Nachdem die Eigenform berechnet wurde, definieren Sie einen Imperfektionsfall mit dem Imperfektionstyp "Knickfigur" inklusive der entsprechenden Parameter in den jeweiligen Registern "Basis", "Knickfigur" und "Zuordnung", siehe Bild 3.

Definition Imperfektionsfall

Dann legen Sie eine neue Lastkombination nach Theorie II. Ordnung an (Standardeinstellung) und aktivieren dort die entsprechende Imperfektion, siehe Bild 4.

Berücksichtigung des Imperfektionsfalls in der Lastkombination

Bei der Berechnung dieser Lastkombination wird die entsprechende Imperfektion dann berücksichtigt.
