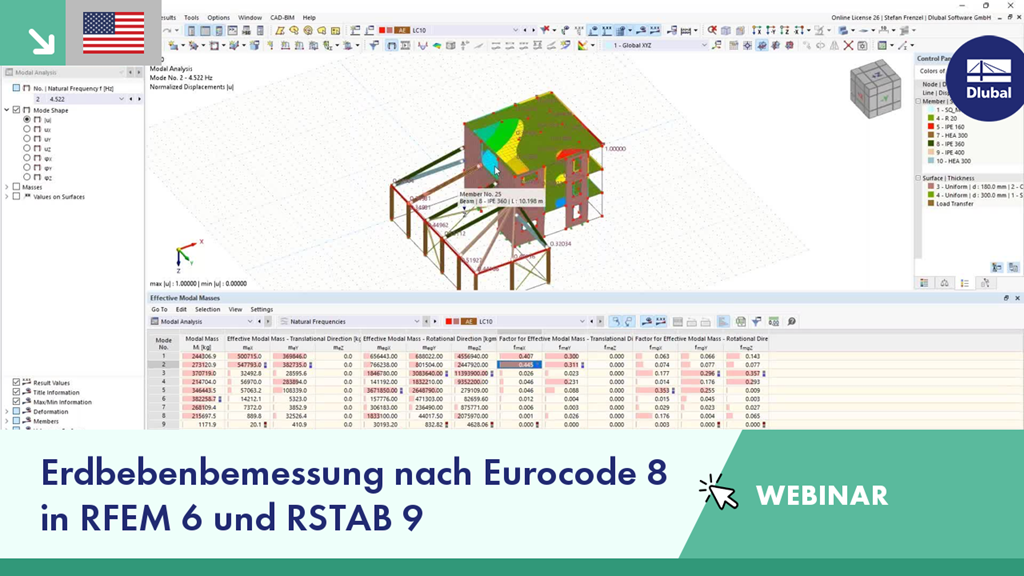

In diesem Webinar wird gezeigt, wie Sie in den Statikprogrammen RFEM 6 und RSTAB 9 die Erdbebenbemessung nach dem Antwortspektrenverfahren durchführen können.
Zeitplan:
00:00 Einführung
02:55 Modalanalyse anhand eines Praxisbeispiels
23:55 Erdbebenbemessung gemäß Antwortspektrumverfahren
35:25 Nutzung der Ergebnisse für Bauteilbemessung
41:40 Einsatz Add-on Gebäudemodell zur Darstellung von Stockwerksverschiebungen, Kräften in Wandscheiben etc.
Veranstaltung
Veranstaltung
Produkt-Feature
Produkt-Feature
Veranstaltung
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
