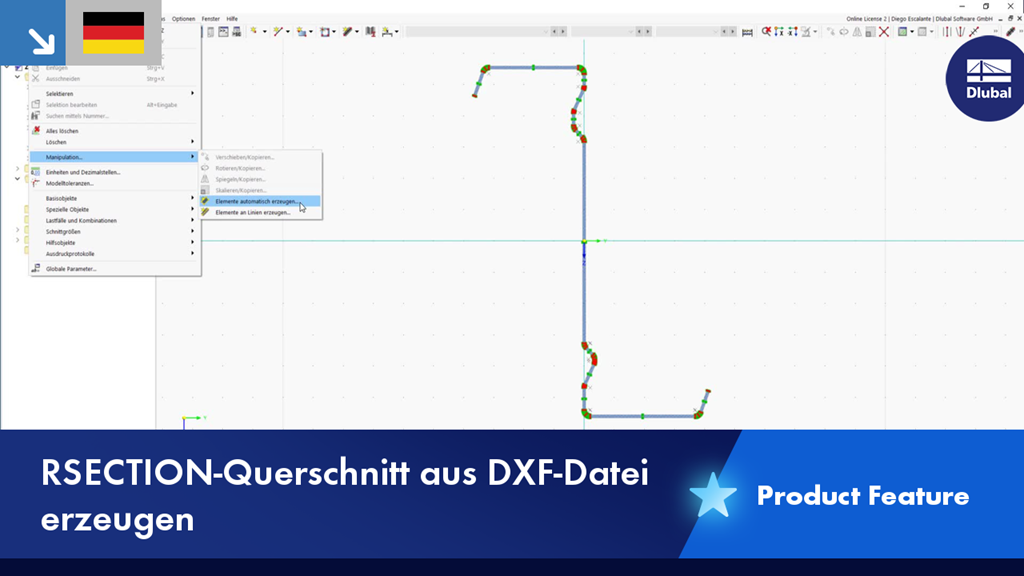

Sie möchten aus dem Import einer DXF-Datei einen Querschnitt erzeugen? Das geht ganz einfach. Ihnen stehen u. a. folgende Möglichkeiten zur Verfügung:
- Elemente automatisch erzeugen
- Linien der DXF-Vorlage als Mittellinien der Elemente mit zugeordneter Dicke betrachten
Sie wählen die automatische Erzeugung von Elementen? In diesem Fall erstellt Ihnen das Programm die Elemente sowie die zugehörigen Teile aus der Kontur des Umrisses. Dabei erzeugt es lediglich Elemente, die eine definierbare maximale Dicke nicht überschreiten.
In Ihrem Fall liegt die Querschnittsgeometrie als Schwerelinienmodell vor? Dann können Sie die Linien der DXF-Vorlage als Mittellinien der Elemente betrachten. Definieren Sie eine Dicke, die allen Elementen gleichermaßen zugeordnet wird.
Vermissen Sie die Funktionen "Elemente automatisch erzeugen" sowie "Elemente an Linien erzeugen"? Keine Sorge, beide stehen Ihnen auch im Menü "Bearbeiten" unter "Manipulation" zur Verfügung.
