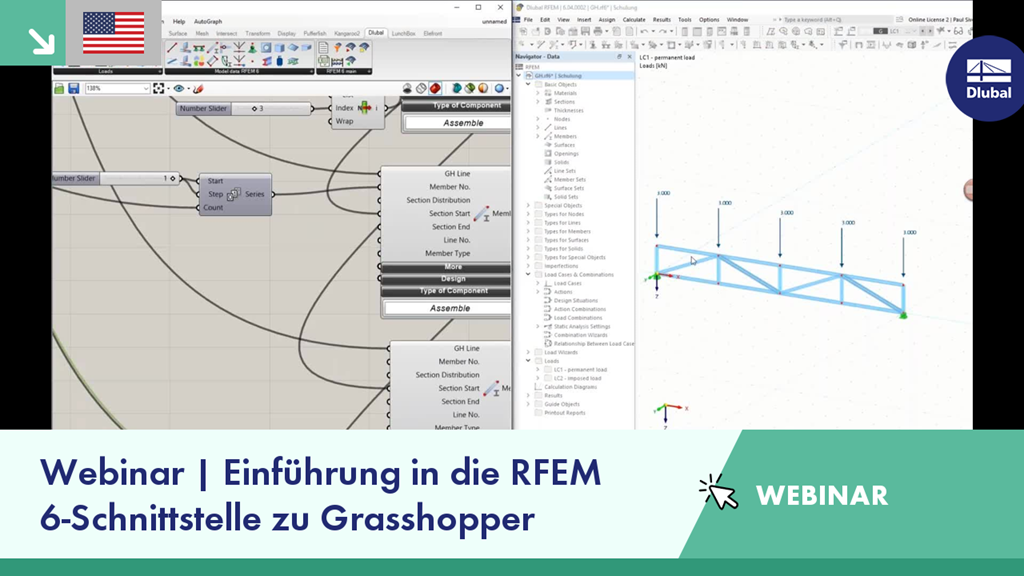

In diesem Webinar zeigen wir Ihnen neue Funktionen rund um die Schnittstelle von RFEM 6 zu Grasshopper. Zudem geben wir Ihnen eine Einführung in der Anwendung der Schnittstelle.
Zeitplan:
00:00 Begrüßung
02:30 Übersicht über neueste Funktionen der Grasshopper-Schnittstelle
04:05 Allgemeine Informationen
07:45 Modellierung der Basisgeometrie in GH und Anbindung an RFEM
Veranstaltung
Veranstaltung
Veranstaltung
In der Konsole steht Ihnen neben JavaScript der Python-High-Level-Funktionsapparat zur Verfügung. Mit der Python-Option bietet Ihnen die Konsole auch im Objekteigenschaftsdialog für das In-App-Skripting die aus dem WebService-Funktionskatalog bekannten Python-High-Level-Funktionen zur weiteren Nutzung an.
In RFEM 6 und RSTAB 9 können Sie Liniengrafiken in das SVG-Format (Vektorgrafik) exportieren.
SVG steht für Scalable Vector Graphics und ist ein XML-basiertes Dateiformat zur Darstellung zweidimensionaler Vektorgrafiken. Diese Vektorgrafiken lassen sich verlustfrei skalieren. SVG-Dateien können mit Texteditoren bearbeitet, in Webseiten eingebettet und in den üblichen Browsern geöffnet werden.
Sie haben die Möglichkeit, mit wenigen Klicks Tabellenwerte aus einer vorbereiteten Excel-Tabelle in RFEM 6 /RSTAB 9 zu importieren – entweder einzeln oder alle auf einmal. Für den Import müssen Sie in Microsoft Excel ein PlugIn gemäß dieser FAQ installieren: Ist in RFEM 6 der Import von Microsoft Excel weiterhin verfügbar? .
Wussten Sie schon? Sie können alle RFEM-/RSTAB-Tabellen, einschließlich der Ergebnisse, einzeln oder alle auf einmal direkt in eine Excel-Tabelle sowie als CSV-Datei exportieren. Dabei stehen Ihnen mehrere Optionen zur Verfügung:
Auf diese Weise ermöglicht Ihnen das Programm, die exportierten Daten zu steuern und übersichtlich zu verwalten. Die hinterlegten Formeln können Sie wie die verwendeten Parameter direkt mit der Tabelle oder als separate Tabelle exportieren.
