Frage:

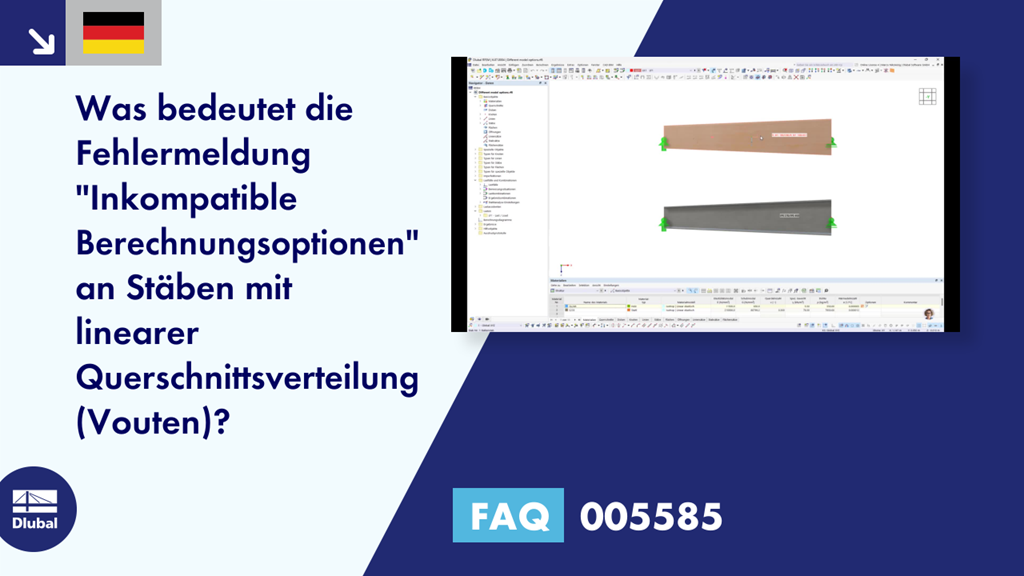

Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit linearer Querschnittsverteilung (Vouten)?
Antwort:
In RSTAB 9 und RFEM 6 haben Sie die Möglichkeit, Stäben am Anfang und am Ende des Stabes unterschiedliche Querschnitte zuzuweisen, siehe folgendes Bild.
► Bild | FAQ 005585 | Darstellung eines Stabes mit linearer Querschnittsverteilung, Werkstoff Holz https://www.dlubal.com/de/img/051772
Am Stabanfang und am Stabende können verschiedene Querschnitte definiert werden. Dabei müssen die Berechnungsoptionen für beide Enden des Stabes übereinstimmen. Dialogbox | Querschnitt bearbeiten | Basis | Optionen:
► Bild | Dialogbox | Querschnitt bearbeiten https://www.dlubal.com/de/img/051777
Werden an den Stabenden unterschiedliche Optionen definiert, erscheinen Fehlermeldungen.
Beispiel "Schubsteifigkeit deaktivieren" an beiden Stabenden unterschiedlich definiert:
► Bild | Fehlermeldung "Inkompatible Berechnungsoptionen der Querschnitte." https://www.dlubal.com/de/img/051778
Beispiel Option "Dünnwandiges Modell" an einem Stahlträger unterschiedlich definiert:
► Bild | Dialogbox | Querschnitt bearbeiten https://www.dlubal.com/de/img/051779
Dies führt zu folgender Fehlermeldung:
► Bild | Fehlermeldung infolge verschiedener Optionen bezüglich "Dünnwandiges Modell". https://www.dlubal.com/de/img/051781
Für eine korrekte Modellierung müssen an beiden Stabenden identische Optionen definiert werden.
