Kostenlos

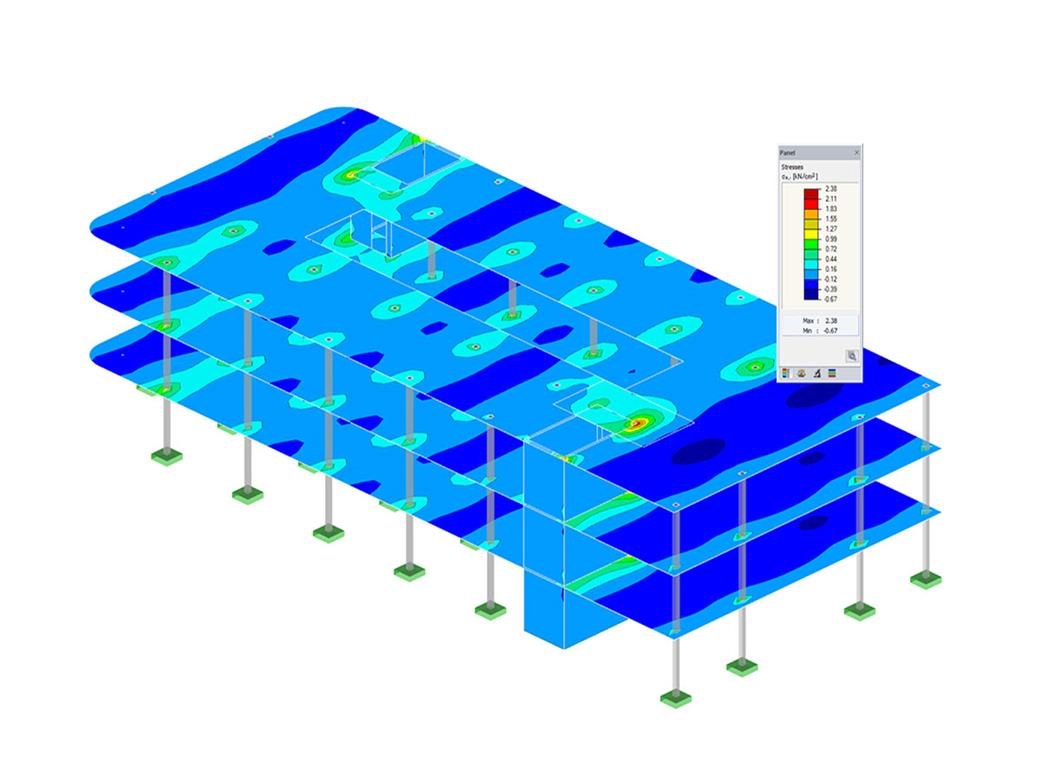

- Neue Features in RF-BETON Flächen
- Manuelle und automatische Definition der Bewehrung am Beispiel einer Stahlbetonplatte
- Einführung in das neue Konzept des Gebrauchstauglichkeitsnachweises
- Bemessung von Stahlbetonplatten nach EC 2

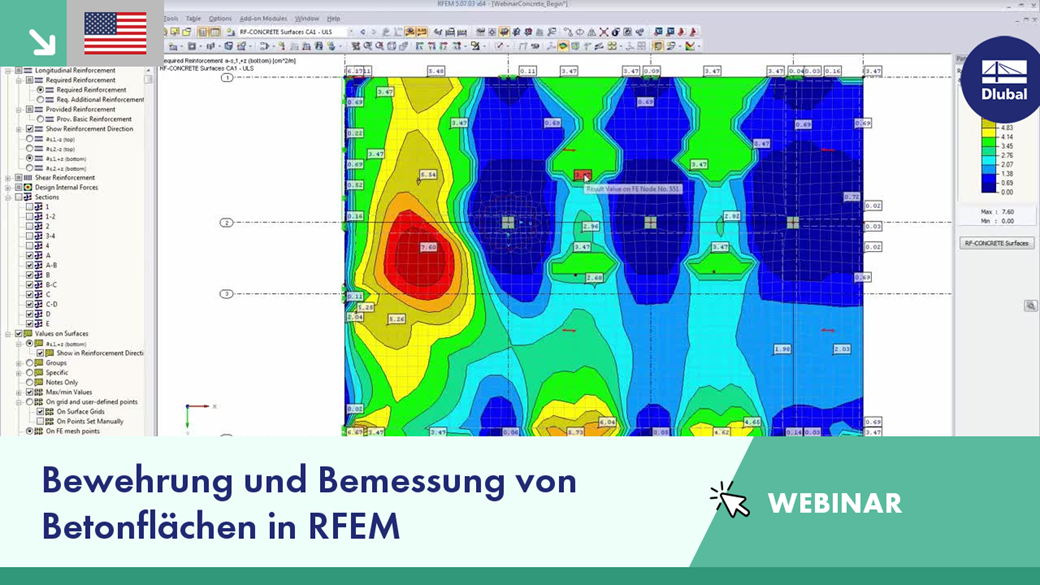

Bewehrung und Bemessung von Betonflächen in RFEM | 2016
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Länge: 00:01:09 min
Knowledge Base
Länge: 00:00:42 min
Knowledge Base
Länge: 00:00:43 min
Länge: 00:00:35 min
Länge: 00:00:19 min
Länge: 00:00:57 min
Länge: 00:00:43 min
Dieser Fachbeitrag befasst sich mit geradlinigen Elementen, deren Querschnitt durch Drucknormalkraft beansprucht wird. Ziel des Beitrags ist es, die Berücksichtigung zahlreicher Parameter, die in den Eurocodes für Betonstützen definiert sind, in der Statik-Software RFEM aufzuzeigen.
In RF-BETON Stäbe ist auch der Nachweis einer Schubfuge enthalten. Damit der Nachweis geführt wird, muss dieser in Maske 1.6 Register "Schubfuge" aktiviert werden.
Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.
Der Bewehrungsvorschlag aus RF-/BETON Stäbe kann nach Revit exportiert werden. Unterstützt werden aktuell Rechteck- sowie Kreisquerschnitte.
Die Bewehrungsstäbe lassen sich nachträglich in Revit modifizieren.
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Bei der Antwortspektrumsanalyse von Gebäudemodellen können Sie die Empfindlichkeitsbeiwerte für die horizontalen Richtungen je Geschoss tabellarisch ausgeben.
Mit diesen Kennzahlen ist es möglich, die Empfindlichkeit gegenüber Stabilitätseffekten zu interpretieren.
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
Wie viele Bewehrungssätze können in RF-BETON Flächen in einem Bemessungsfall maximal angelegt werden?
In RF-BETON Flächen erhalte ich eine hohe Bewehrungsmenge in Zusammenhang mit einem Hebelarm, der annähernd null ist. Wie kommt ein so kleiner Hebelarm der inneren Kräfte zustande?
Beim Umstellen von manueller Definition der Bewehrungsbereiche auf automatische Anordnung der Bewehrung nach Maske 1.4 ändert sich das Ergebnis der Verformungsberechnung, obwohl die Grundbewehrung nicht verändert wurde. Wodurch kommt diese Änderung zustande?
Warum erhalte ich einen unstetigen Bereich im Verlauf der Schnittgrößen? Im Bereich einer gelagerten Linie erhalte ich einen Sprung in der Querkraft VEd, welcher mir nicht plausibel erscheint.
Kann eine Bemessung in RF-BETON Flächen auch ohne Zusatzbewehrung durchgeführt werden?
Bei einem Vergleich zwischen der Verformungsberechnung in den RF-BETON Modulen und einem anderen Berechnungsprogramm erhalte ich abweichende Ergebnisse. Was könnte die Ursache dafür sein?
