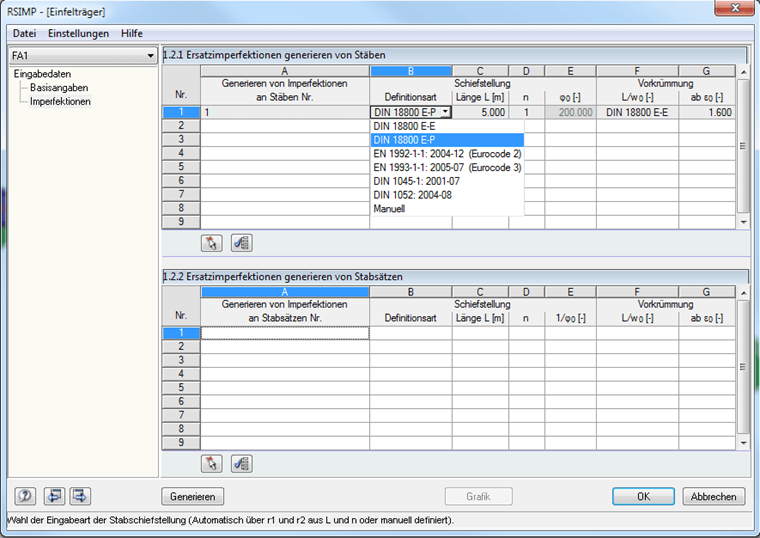

Bei der Ermittlung der Schiefstellung muss in RSIMP/RF-IMP auch das Nachweisverfahren berücksichtigt werden. In Maske 1.2 können Sie in Spalte B nach einem Klick in die Zelle die Definitionsart festlegen.
Gemäß El. (201) brauchen bei Anwendung des Nachweisverfahrens Elastisch-Elastisch nur 2/3 der Werte angesetzt zu werden.
Stellen Sie dagegen als Definitionsart DIN 18800 E-P ein, so wird mit 1/200 gerechnet und Sie erhalten den erwarteten Wert.
