In meinem Modell gibt es Stäbe, die trotz Momentengelenken an den Gelenken Stabendmomente erhalten. Wie kann das sein?

Question

In meinem Modell gibt es St&#228;be, die trotz Momentengelenken an den Gelenken Stabendmomente erhalten. Wie kann das sein?

Accepted Answer

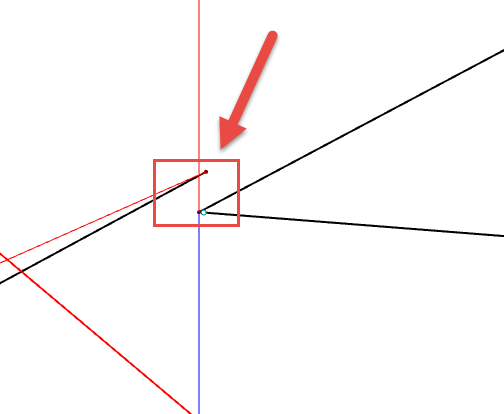

Bitte kontrollieren Sie die Verdrehungen in den Knoten: Manchmal sind Stäbe an den Knotenpunkten nicht richtig angeschlossen (minimale Ungenauigkeiten) und es liegen zwei Knoten sehr nahe beieinander (siehe Bild). Damit ergeben sich unrealistisch große Verdrehungen um die Stabachse, die zu diesen Momenten führen.

Unrealistische Momentengelenk-Reaktionen durch Knotenfehler
