Antwort:

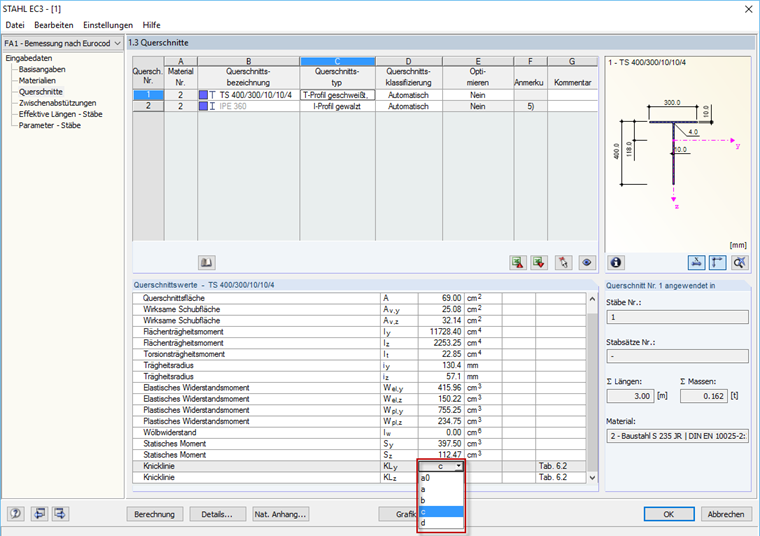

Sie können die Knicklinie direkt in Maske 1.3 "Querschnitte" anpassen (siehe Bild).
Frage
Wie kann ich die Knicklinie eines Querschnitts ändern?
Haben Sie irgendwelche Fragen?
Knowledge Base
Länge: 00:01:14 min
Länge: 00:00:46 min
Länge: 00:00:55 min
Länge: 00:00:29 min
Länge: 00:00:27 min
Knowledge Base
Länge: 00:00:40 min
Länge: 00:00:38 min
Länge: 00:01:19 min
Länge: 00:01:37 min
.png?mw=350&hash=956e822acb3dcc3352bf4cb084bd75ac7c47685f)
Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
In der Standardeinstellung wird in den Bemessungsmodulen die Querschnittsklasse für jeden Stab und Lastfall automatisch bestimmt. In der Eingabemaske der Querschnitte kann der Nutzer die Querschnittsklasse jedoch auch manuell vorgeben, zum Beispiel wenn lokales Beulen konstruktiv ausgeschlossen ist.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
Im Add-On Betonbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
Ich bemesse einen Stabsatz mit dem Ersatzstabverfahren in RF-/STAHL EC3, doch die Berechnung ist nicht erfolgreich. Das System ist instabil mit der Meldung "Unbemessbar - ER055) Nullwert des kritischen Moments auf dem Segment".
Was könnte die Ursache sein?
Die Ausnutzung beim Querschnittsnachweis unterscheidet sich in den Modulen RF-/STAHL und RF-/STAHL EC3. Was ist die Ursache?
Was bedeutet der Warnhinweis ER061) Kleinster Vergrößerungsfaktor der Bemessungslasten <1?
Entlang der Bauteilachse möchte ich seitliche Halterungen definieren, die jedoch mal am Obergurt wirken, mal am Untergurt. Pro Stab kann jedoch immer nur eine Position ausgewählt werden. Wie kann ich die Eingabe erzeugen?
Im Zusatzmodul RF-/STAHL EC3 habe ich bei einem zu bemessenden Träger in der Maske "Parameter" als Schubfeldtyp zwei gleich große Verbände ausgewählt. Dementsprechend sollte der Träger in der Mitte seitlich gestützt sein. Warum ist die Eigenform dennoch willkürlich?
Warum werden bei Aktivierung der plastischen Nachweise mittels Teilschnittgrößenverfahren (RF-/STAHL Plastizität) die Ersatzstabnachweise im Register Stabilität ausgegraut?
