Wie kann ich eine Fläche an Stäbe gelenkig anbinden?

Antwort

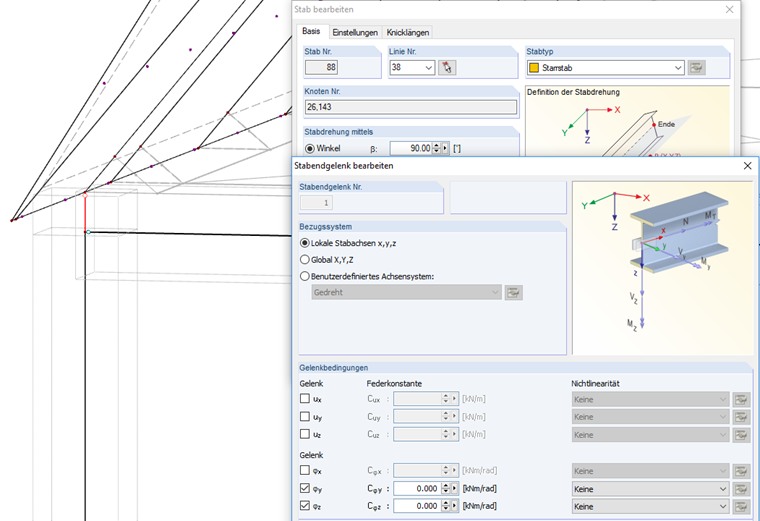

Um eine Fläche gelenkig an Stäbe anzubinden, gibt es viele Möglichkeiten. Zum einen könnte die Fläche bei einem Rahmensystem oder ähnlichem mit einer Exzentrizität und einer Kopplung definiert werden (Bild 1). Dieser Starrstab wird dann gelenkig angeschlossen. In diesem  Fachbeitrag wird das auch noch detaillierter erläutert.

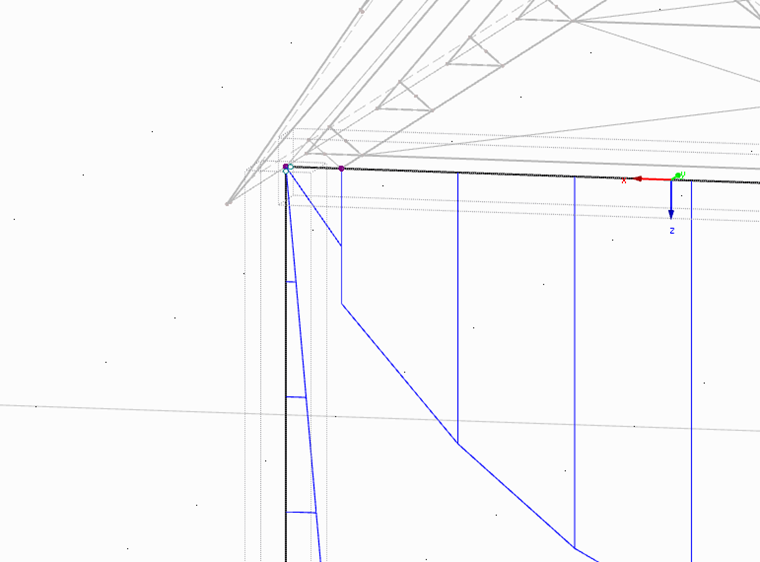

Als praktikable Näherung ist es unter Umständen auch ausreichend, die anschließenden Stäbe alle Gelenkig anzuschließen (Bild 2).
Weitere Möglichkeiten bestehen zum Beispiel auch noch mit der Option der Knotenfreigabe. Diese Möglichkeit wird in diesem Fachbeitrag näher erläutert.

Schlüsselwörter

Fläche Gelenkig Anschließen
