Kann ich in RF-LIMITS maximale Schnittgrößen für Linienfreigaben eingeben?

Antwort

Diese Möglichkeit ist leider bislang nicht gegeben. Die Linienfreigabe kann aber auch direkt über RFEM ausgewertet werden. Mit dieser Methode wird zwar keine Auslastung angezeigt, sieeignet sich aber zur Beurteilung der übertragenden Kräfte.

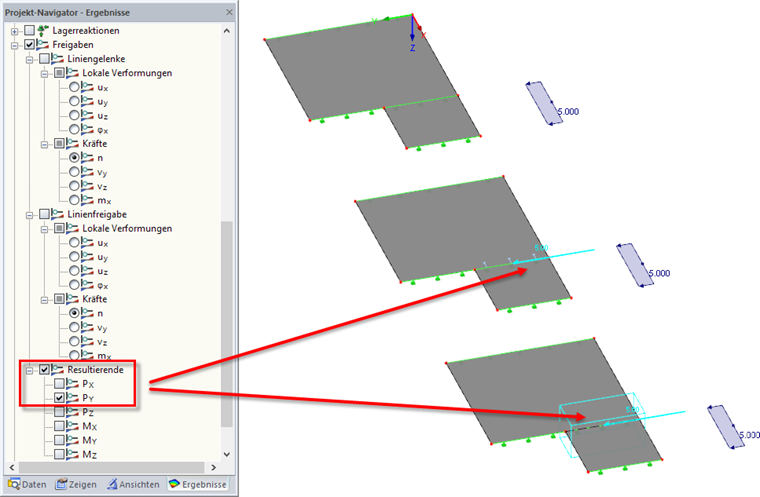

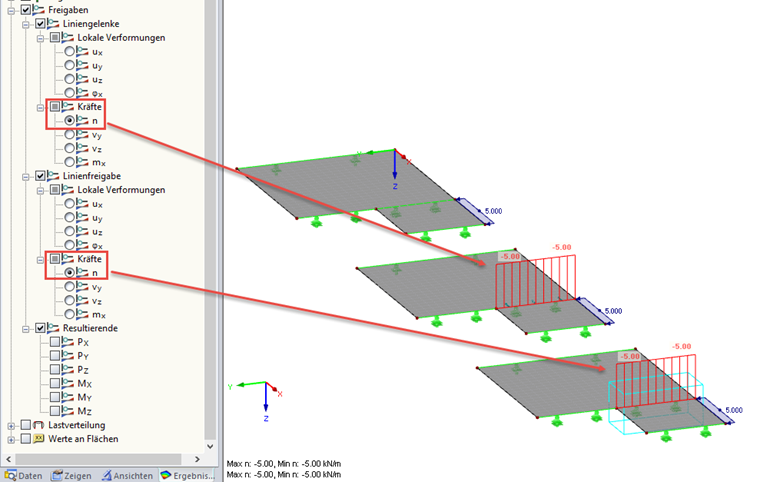

Die Resultierenden für die Ergebnisse von Liniengelenken und Linienfreigaben können über den Ergebnisse-Navigator unter dem Eintrag "Freigaben" dargestellt werden. Dabei ist eine streckenbezogene Auswertung (siehe Bild 01) oder auch die Betrachtung des Gesamtwertes (siehe Bild 02) möglich.

Schlüsselwörter

Auswertung Linienfreigabe Auslastung Linienfreigabe
