Wie kann ich bei Flächen eine Steifigkeitsabminderung lastfallweise steuern?

Antwort

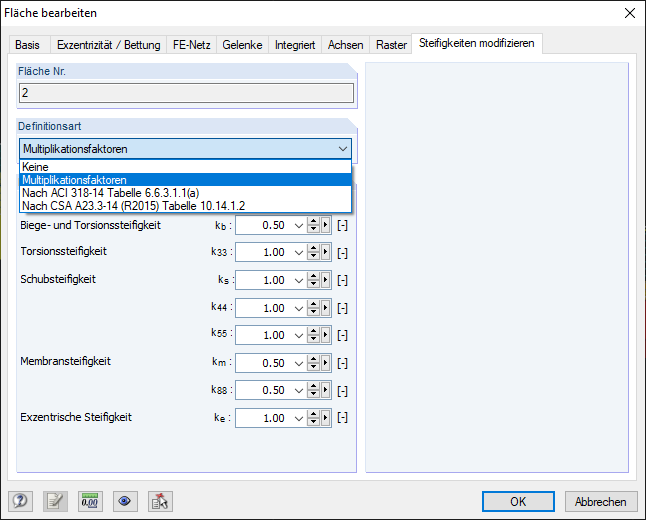

Zunächst ist im Bearbeiten-Dialog der jeweiligen Fläche im Register "Steifigkeit modifizieren" auszuwählen, welche Art der Steifigkeitsmodifikation durchgeführt werden soll. Zum Beispiel wie in Bild 01 dargestellt mittels der "Multiplikationsfaktoren".

Hierbei können für die verschiedenen Steifigkeitsanteile (z. B. Membransteifigkeit) Multiplikationsfaktoren vorgegeben werden.

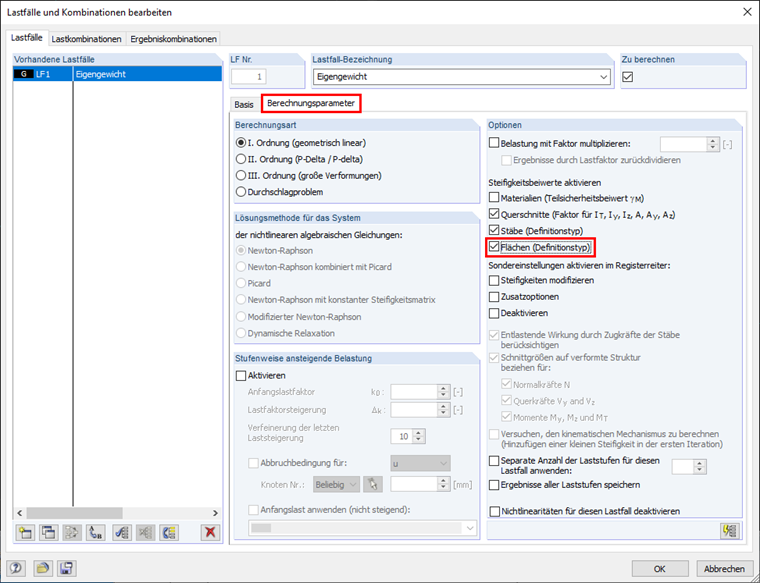

Ob diese Faktoren bzw. die eingestellte Steifigkeitsmodifikation in den einzelnen Lastfällen oder Lastkombinationen angesetzt werden, wird über die Berechnungsparameter selbiger gesteuert. Das bedeutet nun, dass die Modifikation berücksichtigt wird, sobald der in Bild 02 dargestellte Haken gesetzt wurde. Wird der Haken entfernt, wird die Modifikation bei den Flächen nicht berücksichtigt.

Somit lässt sich die Steifigkeitsmodifikation lastfallweise oder lastkombinationsweise steuern.

Schlüsselwörter

Steifigkeit modifizieren Steifigkeitsbeiwert Berechnungsparameter Flächensteifigkeit Multiplikationsfaktor
