FAQ 003054 DE

7. Mai 2019

Thomas Günthel Modellierung | Struktur RFEM

Ist es möglich ein Scherengelenk zwischen Flächen anzulegen?

Antwort

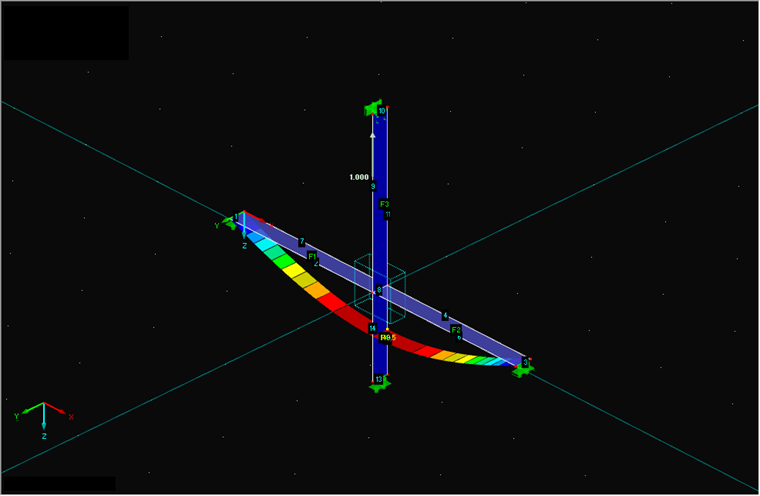

Man kann ein Scherengelenk zwischen Flächen mithilfe von Linienfreigaben realisieren. Im angehängten Modell wurde dazu eine Linienfreigabe auf Linie 5 erstellt, welche die Flächen 3 und 4 freigibt. Da die Flächen 3 und 4 auch automatisch auf die neu generierte Linie 8 verweisen, ist das Scherengelenk damit korrekt definiert.
