Antwort:

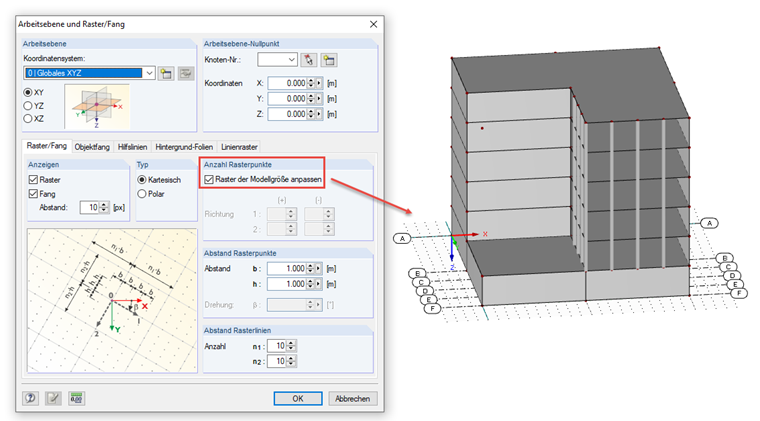

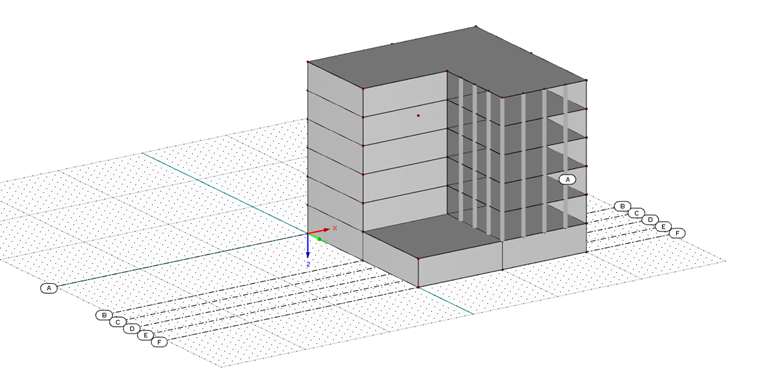

Die Länge von Hilfslinien entspricht standardmäßig der Gesamtlänge des angezeigten Bereichs des Rasters (siehe Bild 1). Diese Länge kann im Programm jedoch auch bequem mittels der Funktion "Arbeitsebene und Raster/Fang" angepasst werden. Darüber hinaus kann das Raster auch sehr komfortabel automatisch an die Modellgröße angepasst werden. Dementsprechend ändern sich auch die Längen der Hilfslinien (siehe Bild 2).
Frage
Warum sind meine Hilfslinien so lang? Kann ich diese eventuell etwas kürzen?
