Wieso erhalte ich an den Fundamenträndern meiner Bodenplatte so hohe Kontaktspannungen?

Antwort

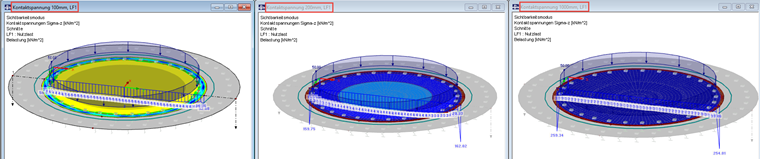

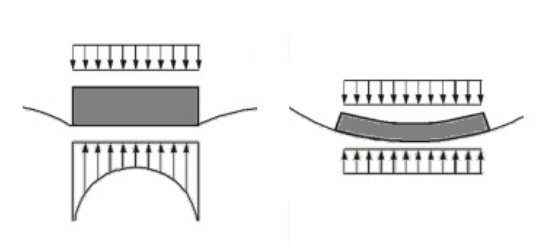

Je nachdem wie starr ein Gründungskörper ist, ändert sich auch die Sohldruckverteilung unter diesem Bauteil. Bei schlaffen Gründungskörpern, die durch eine gleichmäßige Flächenlast belastet werden, geht man in der Regel davon aus, dass sich die Sohldruckverteilung spiegelbildlich zur Last verhält. Die Platte bildet eine Setzungsmulde aus. Je steifer die Platte jedoch wird, desto weiter steigt auch die Sohlspannung zum Rand hin an (theoretisch unendlich).

Schlüsselwörter

Sohldruckverteilung Sohldruck Kontaktspannung Plattenrand
