Wie kann ein Fundament für abhebende Lasten nachgewiesen werden?

Antwort

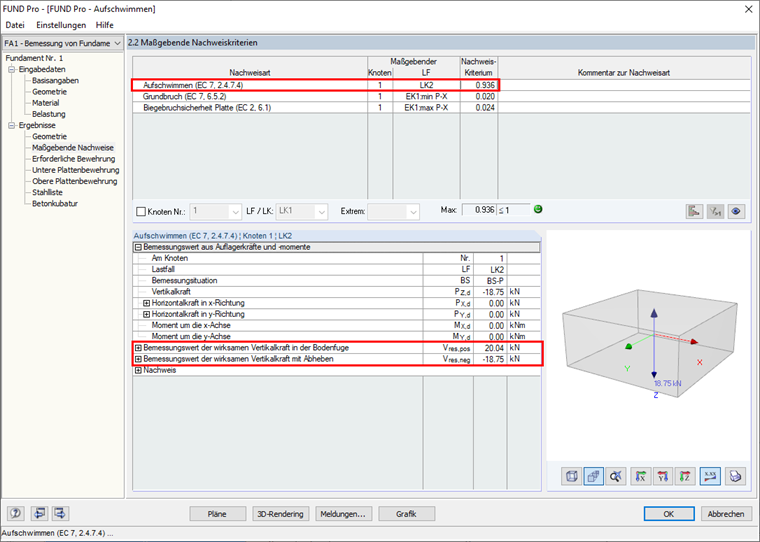

Der Nachweis von abhebenden Lasten wird in RF-/FUND Pro unter der Bezeichnung "Nachweis des Aufschwimmens" geführt.

Hierbei ist nicht nur das Aufschwimmen des Fundaments in Bezug auf den Grundwasserstand gemeint, sondern auch das Auftreten von abhebenden bzw. negativen Lagerkräften.

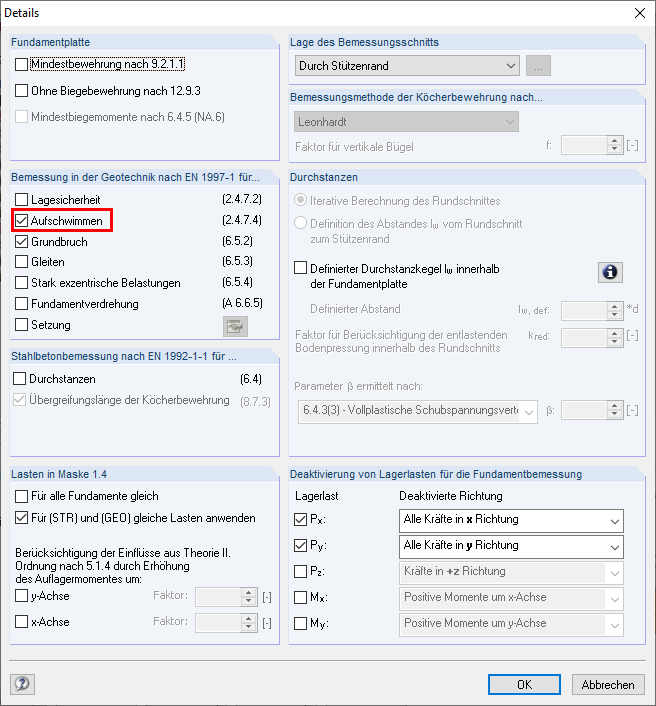

Der Nachweis des Aufschwimmens kann in den "Details" des Moduls aktiviert werden bzw. ist standardmäßig beim Anlegen eines neuen Bemessungsfalls aktiv. Siehe hierzu Bild 01.

Wenn die Abmessungen des Fundaments ausgelegt werden sollen, dann erhöht das Programm die Fundamentabmessungen iterativ so lange, bis der Nachweis des Aufschwimmens eingehalten ist.

Schlüsselwörter

Fundament Grundbruch Lager Aufschwimmen Abheben Lagerkraft Sohlspannung
