Antwort:

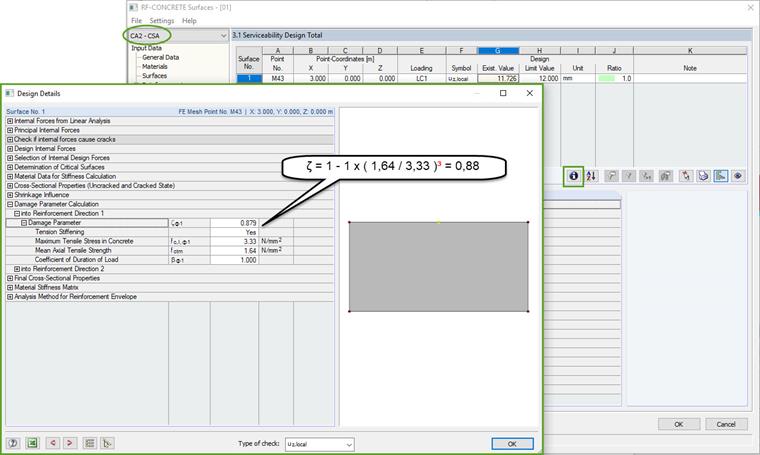

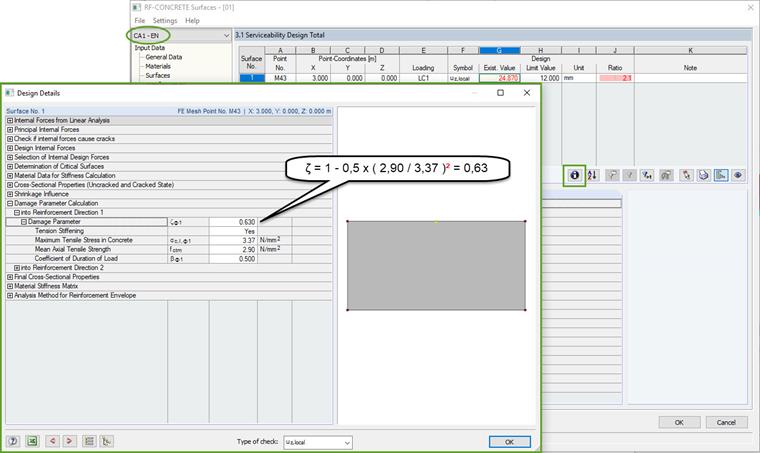

Ja, der Exponent n wird unterschiedlich angesetzt. Dies kann in den Berechnungsdetails nachvollzogen werden. Für EN 1992-1-1 wird zum Beispiel n=2 (siehe Bild 01) und für CSA A23.3-14 wird n=3 (siehe Bild 02) angesetzt.
Frage
Wird bei der Ermittlung des Verteilungsbeiwerts ζ (Zeta) der Exponent n entsprechend der Bemessungsnorm unterschiedlich angesetzt?
