Antwort:

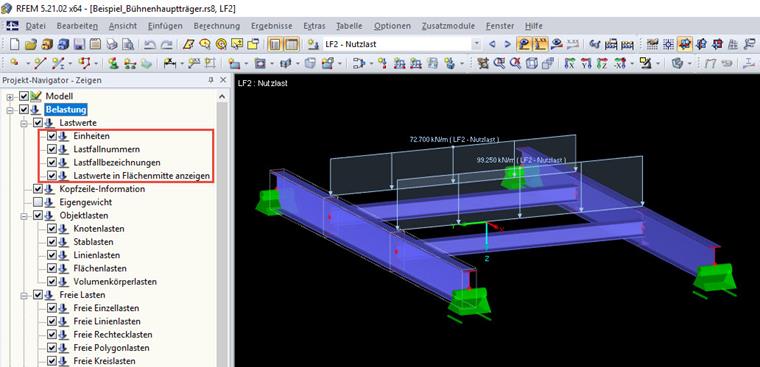

Die Lastfall-Bezeichnungen, Lastfall-Nummern und auch Einheiten können im "Projekt-Navigator - Zeigen" ausgeblendet werden.
Frage
Kann die Bezeichnung der Lastfälle in der Grafik ausgeblendet werden?
