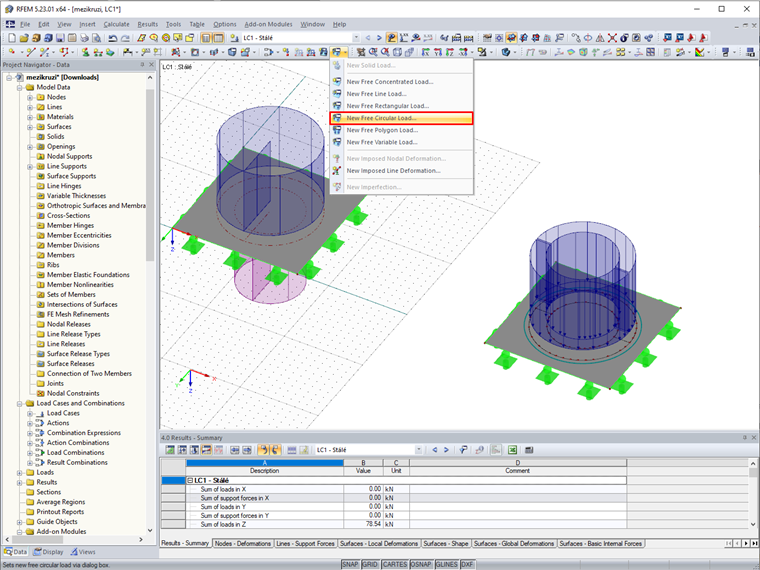

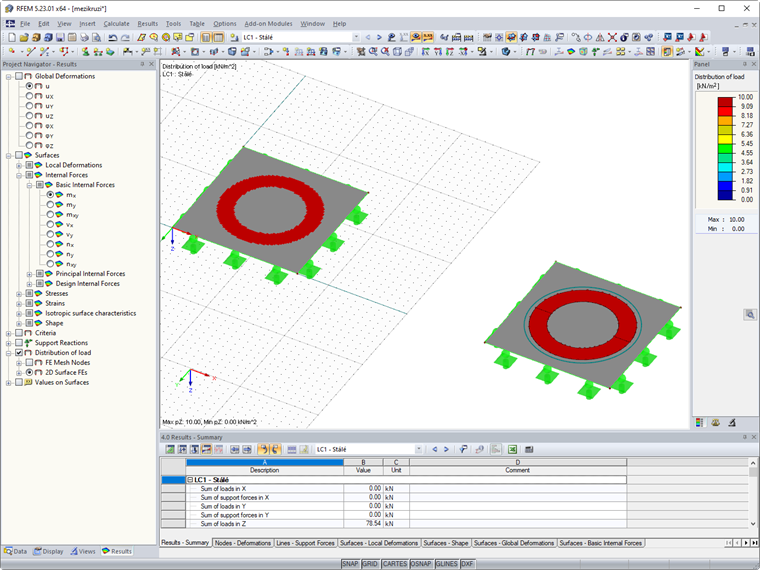

- Bringen Sie zwei freie Lasten auf eine Fläche mit unterschiedlichen Radien und entgegengesetzten Lastrichtungen auf. Die resultierende Form der Last ist ein Kreisring.

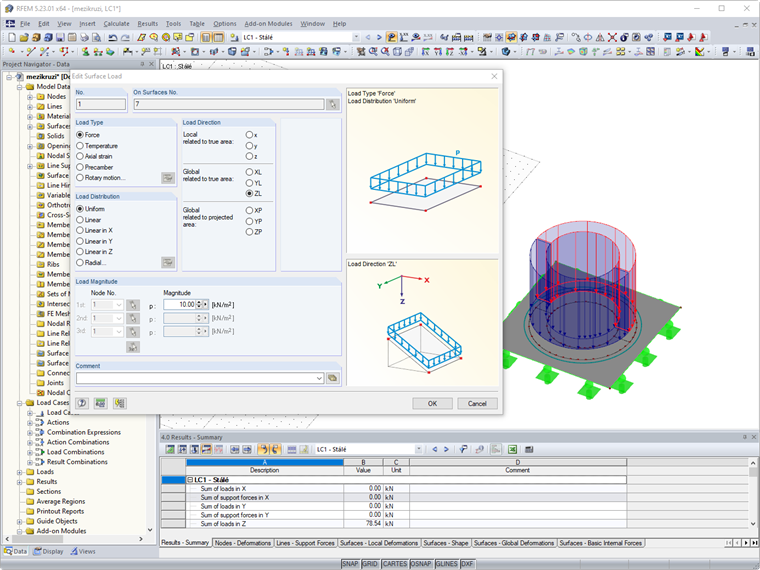

- Bringen Sie die Flächen in die gewünschte Form und tragen Sie eine Standardlast auf die Fläche auf.
Frage
Ich muss eine Last auf einer Fläche mit einer Kreisringform eingeben. Wie kann ich das tun?
