Antwort:

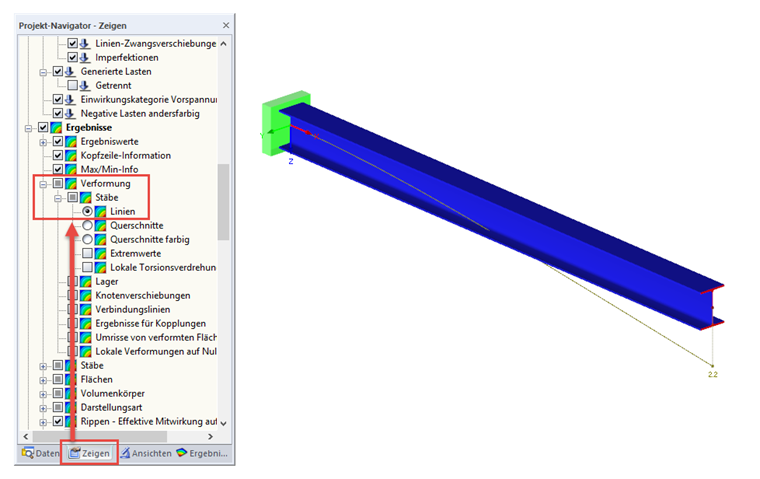

Diese Umstellung erfolgt im Zeigen-Navigator unter "Ergebnisse" → "Verformung" → "Stäbe" → "Linien", siehe Bild 1.
Frage
Wie kann man die Anzeige der Verformung bei Stäben von farbigen Querschnitten auf Linien umstellen?
