Antwort:
Hierzu gibt es zwei Möglichkeiten:
- Definition als Rippe (Fläche erforderlich)

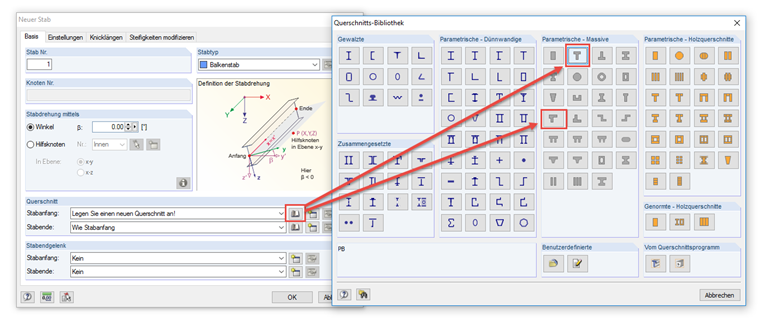

- Definition als parametrischer massiver Plattenbalken-Querschnitt, siehe Bild 01
Frage
Wie kann ich mit RFEM einen beliebigen Querschnitt als Plattenbalken modellieren?
