Antwort:

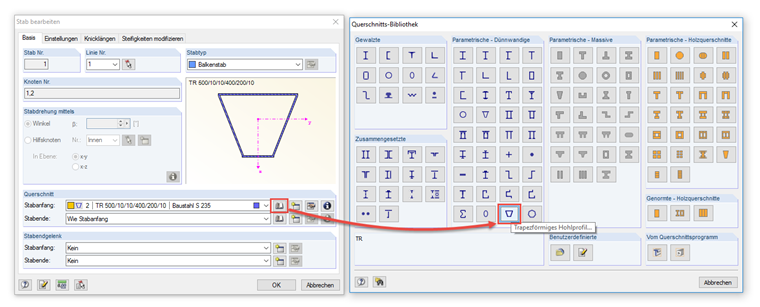

Ein trapezförmiges Hohlprofil können Sie in der Querschnittsbibliothek unter den parametrischen dünnwandigen Querschnitten definieren (siehe Bild 01).
Frage
Wie kann ich ein trapezförmiges Hohlprofil erstellen?
