Antwort:

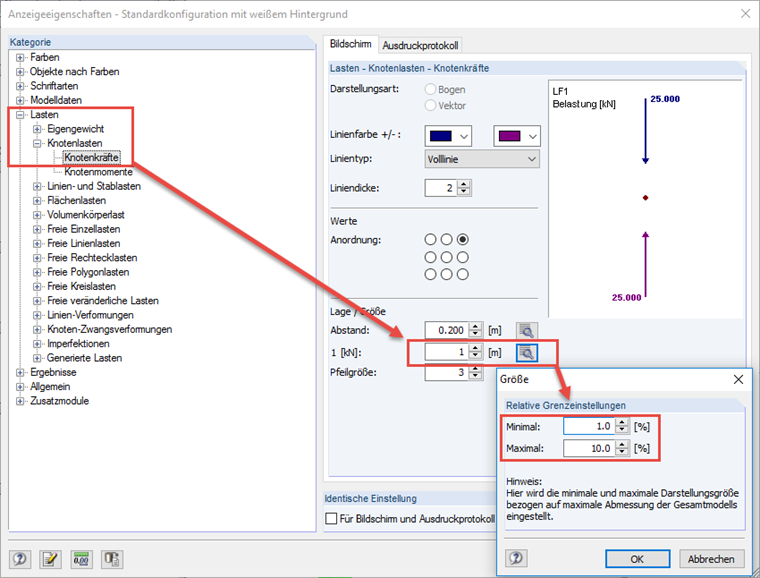

Diese Anpassung der Pfeilgrößen von Durchstanzlasten erfolgt im Hauptprogramm innerhalb der Anzeigeeigenschaften: Kontextmenü (Rechtsklick auf Arbeitsfläche) → Anzeigeeigenschaften → Lasten → Knotenlasten → Knotenkräfte, siehe Bild.
Frage
Wie kann ich die Darstellung der Pfeile von Durchstanzlasten in RF-STANZ Pro ändern?
