Antwort:

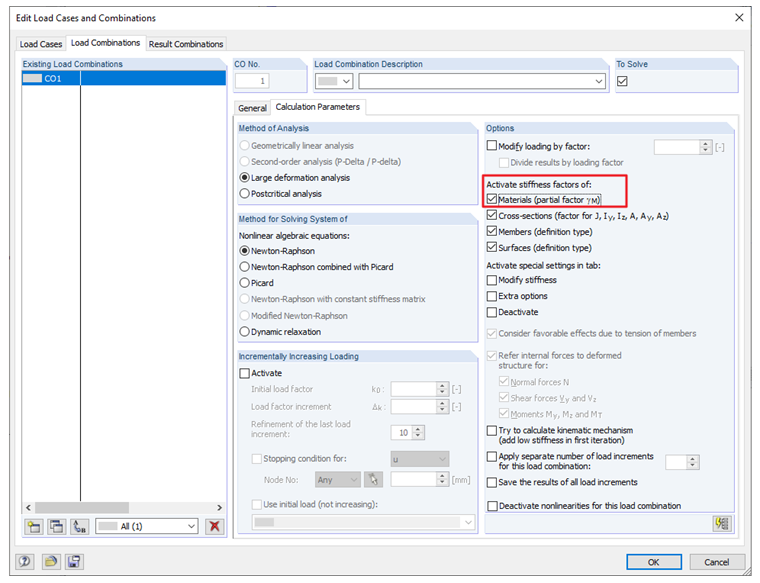

Dies wird durch den aktiven Teilsicherheitsbeiwert γM verursacht. Nach der Deaktivierung sind die Ergebnisse identisch.
Frage
Bei der Berechnung einer Membran unterscheidet sich die resultierende Verformung von Lastfall LF1 und Kombination LK1, obwohl die Kombination LK1 nur LF1 mit dem Faktor 1,00 enthält. Was ist der Grund dafür?
