Antwort:
Vermutlich liegt das an der Größe der FE-Elemente, die Sie festgelegt haben.
Bei einem groben FE-Netz von 1 m sieht die Form eckig aus.

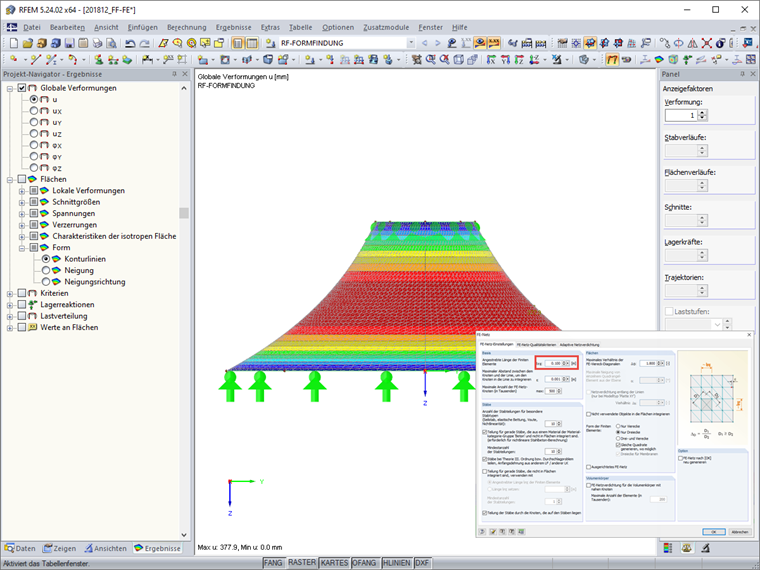

Bei einem feinen FE-Netz von 0,1 m sieht die Form glatter aus.
Frage
Warum sieht das FE-Netz meiner Kegelmembran nach der Formfindung eckig aus?
