Antwort:

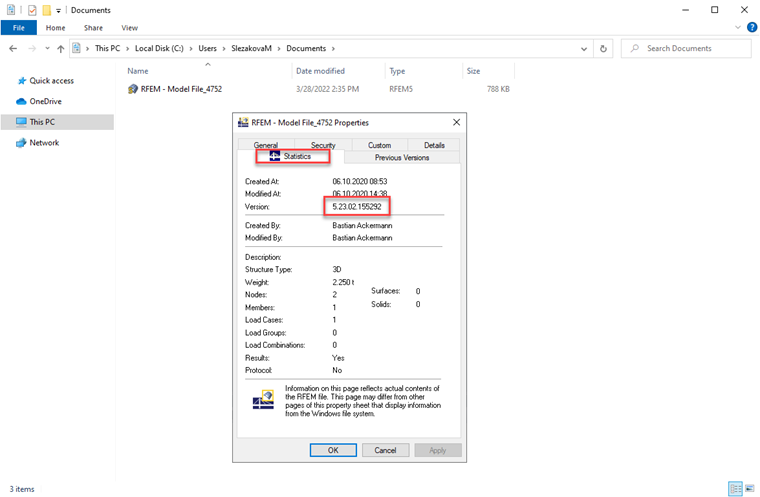

Die Modellinformationen sind im Windows-Explorer im Register Statistik in den Dateieigenschaften zu finden. Dort finden Sie auch weitere Informationen wie Modelltyp, Knotenanzahl, Stäbe, Flächen und Gesamtgewicht des Modells.
Frage
Wie kann ich herausfinden, in welcher RFEM/RSTAB-Version das Modell gespeichert wurde?
