Kreuzende Freigaben

Fragen & Antworten, die Ihnen weiterhelfen

  • Häufig gestellte Fragen (FAQs)

22. September 2021

005084

Bastian Ackermann

Modellierung | Struktur

RFEM 5

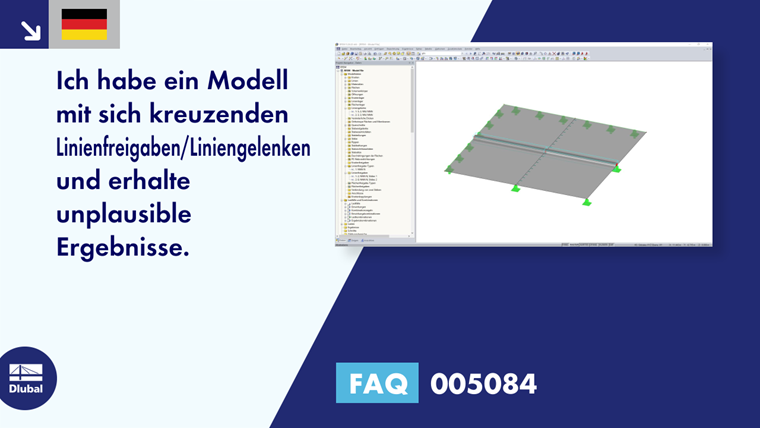

Ich habe ein Modell mit sich kreuzenden Linienfreigaben/Liniengelenken und erhalte unplausible Ergebnisse.

Antwort

Generell stellen kreuzende Freigaben mit unterschiedlichen Definitionen (Bild 1) einen Widerspruch dar, sodass die höherwertige Freigabe an dieser Stelle gültig ist.


Schlüsselwörter

Linienfreigabe Liniengelenk Freigabe Gelenk Ergebnis
