FAQ 005130 | Wie kann ich innerhalb der Stahlbemessung Querschnitte optimieren?

FAQ-Erklärvideo

01
Querschnittsoptimierung

02
Export von Querschnitten zu RFEM/RSTAB

Zurück

15. November 2021

005130

Statische Berechnungen

Wie kann ich innerhalb der Stahlbemessung Querschnitte optimieren?

Antwort

Zu bemessende Querschnitte können wie folgt optimiert werden:

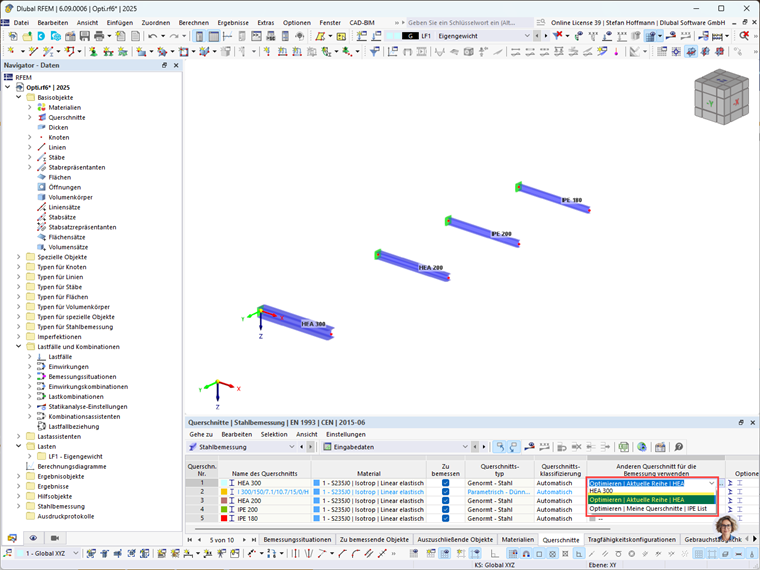

Wählen Sie im RFEM-Tabellenfenster "Stahlbemessung" und "Eingabedaten" aus. Dann wählen Sie im Register "Querschnitte" in der Spalte "Anderen Querschnitt für die Bemessung wählen" die Option "Optimieren", siehe Bild 1.

Querschnittsoptimierung

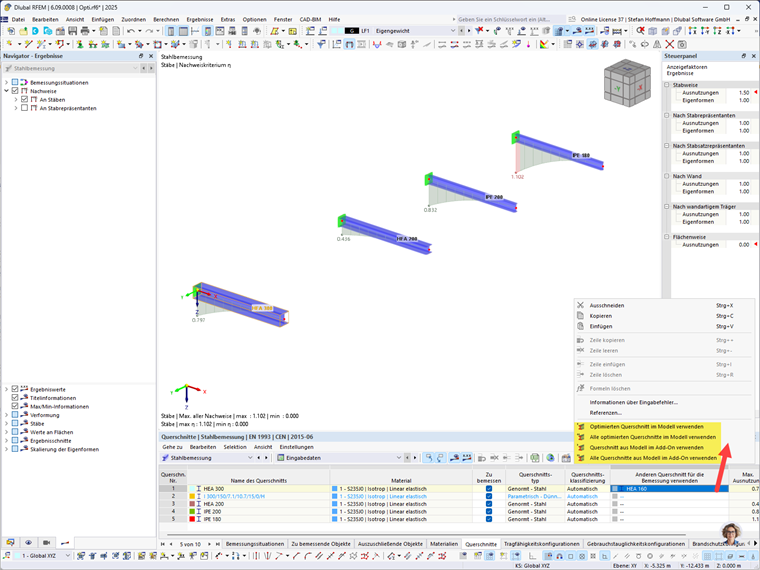

Nun kann die Bemessung nochmal für diesen Querschnitt geführt werden. Da sich die Schnittgrößen mit neuen Querschnitten und demnach neuen Steifigkeiten ändern können, gibt es die Option, optimierte Querschnitte nach RFEM/RSTAB über das Kontextmenü zu exportieren, siehe Bild 2.

Export von Querschnitten zu RFEM/RSTAB

Die beschriebene Querschnittsoptimierung gilt nur für standardisierte Querschnitte. Für weitergehende Optimierungen empfehlen wir das Add-On Optimierung & Kosten.

Schlüsselwörter

Bemessung Optimierung Querschnitt Querschnittsoptimierung
