Wie führe ich einen Stabilitätsnachweis zur Ermittlung des Verzweigungslastfaktors in RFEM 6?

Antwort

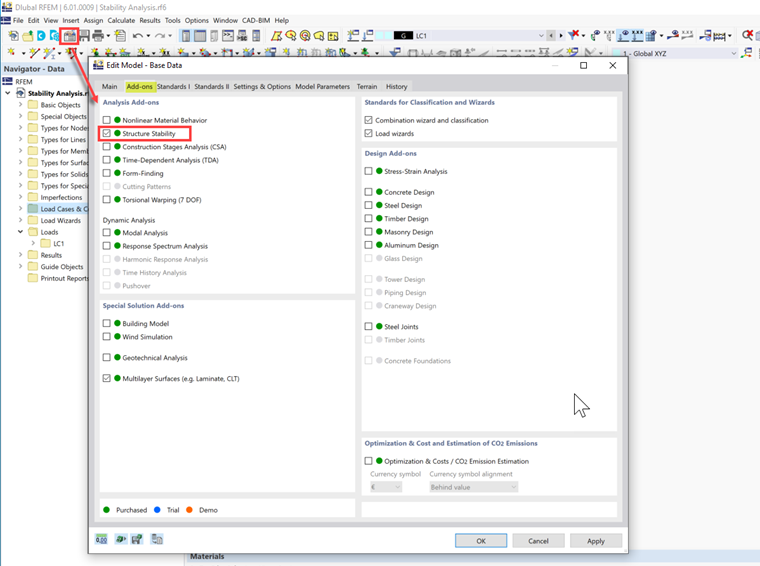

1) Aktivieren Sie in den Basisangaben das Add-On Strukturstabilität (Bild 1)

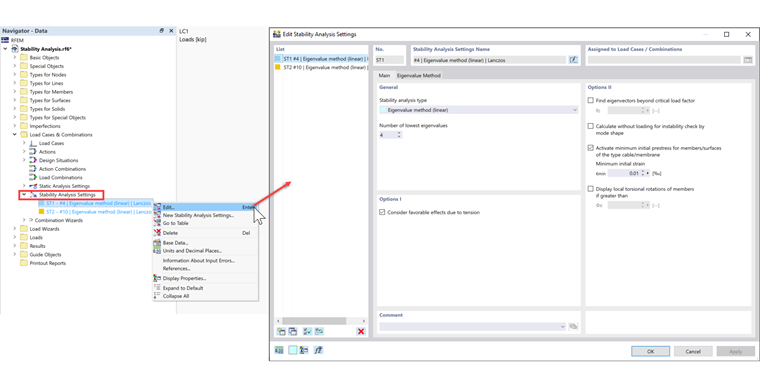

2) Passen Sie die Stabilitätsanalyse-Einstellungen nach Bedarf an (Bild 2)

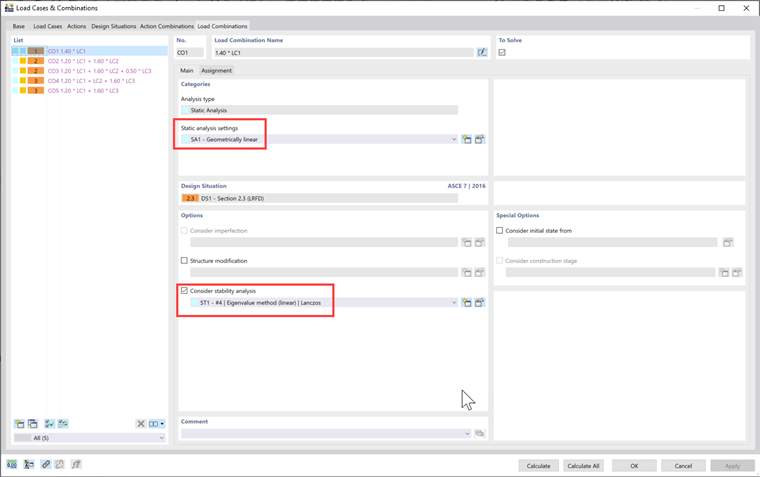

3) Aktivieren Sie in den Lastfällen & Kombinationen bei den gewünschten Lastfällen und Kombinationen die Option Stabilitätsnachweis berücksichtigen . Es kann sein, dass Sie für die Stabilitätsanalyse auf Geometrisch Linear umschalten müssen, wenn das System unter Theorie II. Ordnung instabil ist (Bild 3)

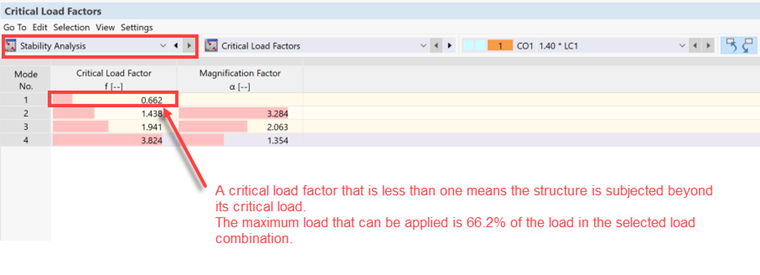

4) Nach Lösung der gewählten Lastkombinationen können die Verzweigungslastfaktoren in der Stabilitätsanalyse- Tabelle eingesehen werden (Bild 4)

Schlüsselwörter

Stabilität Instabil Instabilität Verzweigungslastfaktor Stabilitätsnachweis
