Parametrisierte Struktur als Block speichern

Tipps & Tricks

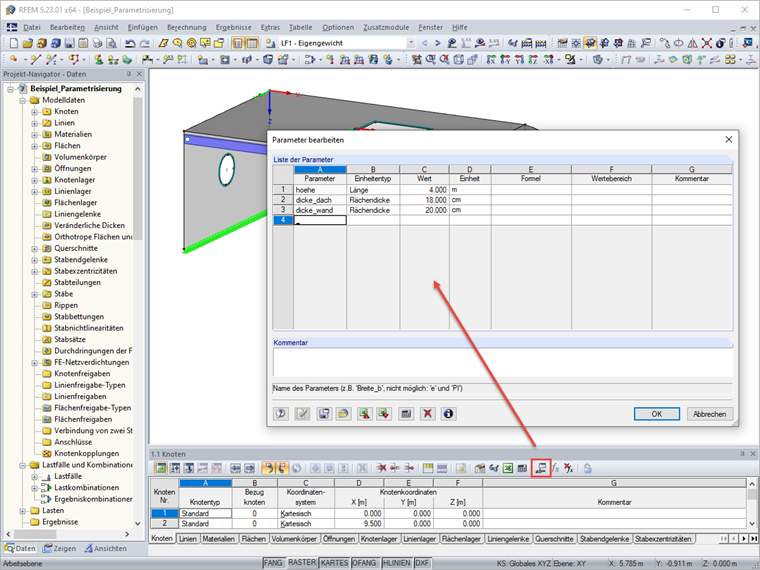

Die parametrisierte Eingabe stellt dem Ingenieur ein effektivitätssteigerndes Werkzeug zur Verfügung, da es gestattet, die Struktur- und Belastungsdaten so einzugeben, dass sie von bestimmten Variablen abhängig sind. Diese Variablen (zum Beispiel Länge, Breite, Verkehrslast etc.) werden als "Parameter" bezeichnet und sind in einer Parameterliste abgelegt.

Die Parameter können in Formeln benutzt werden, um einen Zahlenwert zu ermitteln. Diese Formeln werden mit dem Formeleditor bearbeitet. Wenn in der Parameterliste ein Parameter geändert wird, so werden die Ergebnisse aller Formeln, die diesen Parameter benutzen, angepasst und es ändern sich die verknüpfte Strukturgeometrie, Belastung etc. automatisch.

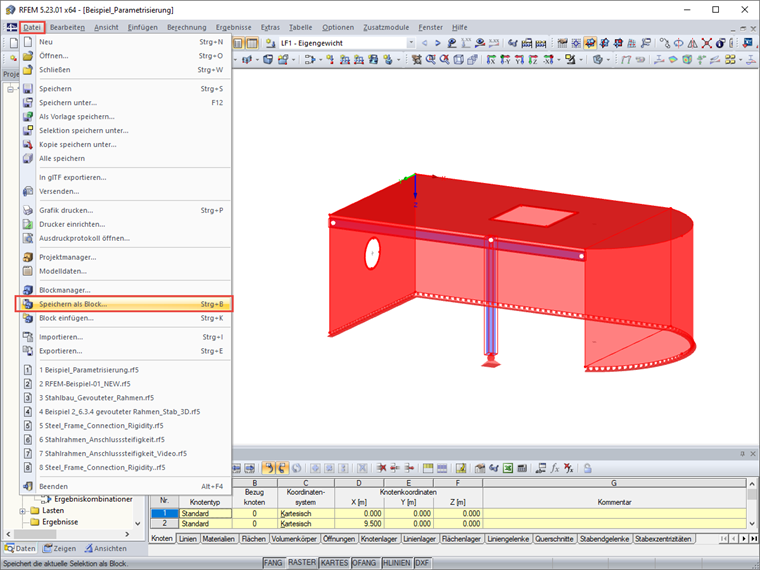

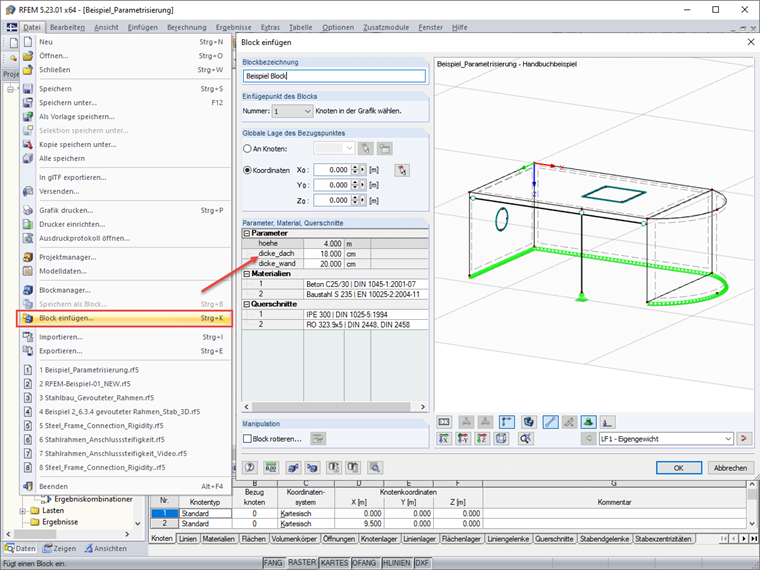

Beim Speichern der parametrisierten Struktur als Block werden die Parameter behalten und stehen beim späteren Import des Blocks als veränderbare Größen zur Verfügung.
