Einführung
Mit der zunehmenden weltweiten Urbanisierung werden Hochhäuser immer höher und komplexer. Die Tragwerksplanung dieser Türme, insbesondere solcher mit unregelmäßigen Geometrien wie verdrehten, sich verjüngenden oder frei geformten Fassaden, stellt Ingenieure vor einzigartige Herausforderungen. Einer der wichtigsten Faktoren bei ihrer Konstruktion ist die genaue Simulation und Bewertung von Windlasten, die die strukturelle Sicherheit, die Gebrauchstauglichkeit und den Komfort der Bewohner beeinflussen. Dieser Beitrag befasst sich mit der Signifikanz, den Methoden und den Überlegungen bei der Windlastsimulation für unregelmäßige Hochhäuser, wobei der Schwerpunkt auf Berechnungstechniken und Best Practices liegt.

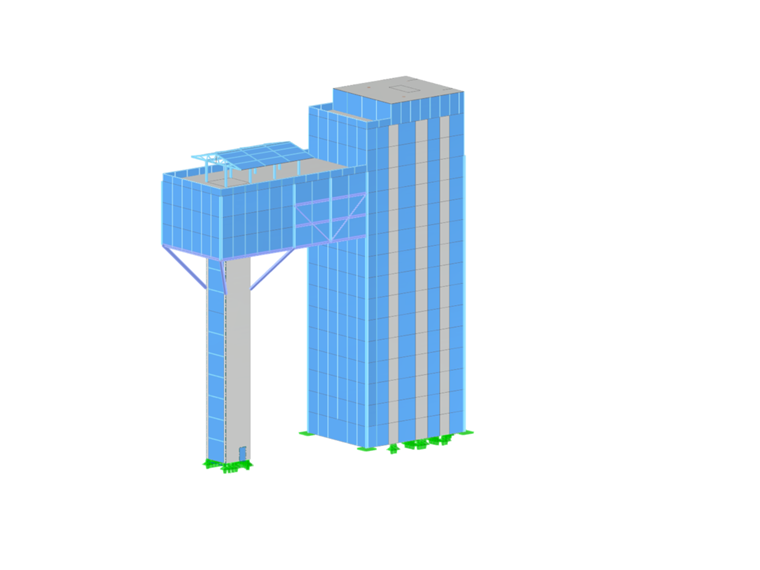

Warum ist die Windlast bei unregelmäßigen Gebäuden so wichtig?
Unregelmäßige Hochhäuser weichen von traditionellen Kastenformen ab. Diese Unregelmäßigkeit führt zu:
- Komplexen Strömungsmustern (Wirbelablösung, Ablösung, Wiederanliegen)
- Lokalisierten Druckkonzentrationen
- Torsionswirkungen und Seitenwindanregung
- Einer verstärkten Strukturantwort aufgrund von Asymmetrie
Im Gegensatz zu herkömmlichen Gebäuden reichen vereinfachte, auf Normen basierende Windlastabschätzungen für diese Formen oft nicht aus. Windkanaltests oder CFD-Simulationen (numerische Strömungsmechanik) sind unerlässlich, um das reale Windverhalten zu erfassen.
Anwendung von CFD in der Windlastsimulation für unregelmäßige Hochhäuser
Die numerische Strömungsmechanik (CFD) hat sich zu einem transformativen Werkzeug im Bereich der Windtechnik entwickelt, insbesondere für komplexe, nicht orthogonale Hochhäuser, bei denen herkömmliche Handberechnungen oder normenbasierte Methoden an ihre Grenzen stoßen. Diese Gebäude mit Kurven, Verdrehungen, asymmetrischen Formen, Rücksprüngen oder offenen Atrien weisen ein nichtlineares aerodynamisches Verhalten auf, das eine hochauflösende Simulation erfordert, um genaue Vorhersagen zu treffen.
1. Erfassung von komplexem Strömungsverhalten
CFD ermöglicht eine detaillierte Visualisierung und Quantifizierung von Windströmungsphänomenen wie:
- Wirbelablösung und Bildung instationärer Nachstromfelder
- Druckschwankungen auf unregelmäßigen Oberflächen
- Strömungsablösung und Wiederanliegen an Ecken, Kurven und Rücksprüngen
- Torsionsmomente an asymmetrischen Türmen
Durch die Simulation dieser Verhaltensweisen sowohl in stationären (RANS) als auch in instationären (wie DES oder LES) Modellen können Ingenieure Worst-Case-Belastungsszenarien unter verschiedenen Windrichtungen und -intensitäten bewerten.
2. Parametrische Bemessung und Optimierung
Einer der größten Vorteile von CFD ist die Flexibilität für iterative Tests. Ingenieure und Architekten können:
- Dutzende von Bemessungsvarianten analysieren, ohne physische Modelle zu bauen
- Form, Ausrichtung und Fassadenelemente anpassen, um den Luftwiderstand zu minimieren oder die dynamische Antwort zu reduzieren
- Innovative Geometrien erkunden und gleichzeitig die aerodynamische Leistung sicherstellen
Dieser parametrische Ansatz passt gut zu modernen generativen Bemessungs-Workflows in der Architektur.
3. Bewertung von Verkleidung und lokalem Druck
CFD liefert hochauflösende Druckkarten über die gesamte Fassade. Dies ist besonders nützlich für:
- Die Bemessung von Vorhangfassaden und Verglasungssystemen
- Die Dimensionierung von Verbindungsmitteln und Anschlüssen für lokale Spitzendrücke
- Die Identifizierung von Zonen, die anfällig für windbedingte Einwirkungen sind
Im Gegensatz zu Windkanälen mit begrenzten Druckabgriffen liefert CFD kontinuierliche Flächendaten über jedem Fassadenelement.
4. Städtische Integration und Fußgängerkomfort
Unregelmäßige Hochbauten sind häufig Teil dichter städtischer Umgebungen. CFD kann Wind sowohl in großer Höhe als auch in Bodennähe simulieren, um:
- Den Windkomfort für Fußgänger auf Plätzen und an Eingängen zu bewerten
- Windkanaleffekte zwischen Gebäuden vorherzusagen
- Die Landschaftsplanung und Podiumsgestaltung so zu steuern, dass windgeschützte Zonen entstehen
Diese Simulationen werden zunehmend für die städtische Generalplanung und LEED/BREEAM-Zertifizierungen eingesetzt.
5. Integration mit BIM und digitalen Zwillingen
Moderne CFD-Tools lassen sich in Building Information Modeling (BIM)-Plattformen und digitale Zwillingssysteme integrieren und ermöglichen damit:
- Echtzeit-Bemessungsaktualisierungen und -simulationen
- Den Vergleich von CFD-Ergebnissen mit tatsächlichen Sensordaten nach der Bauausführung
- Laufende betriebliche Anpassungen auf Basis von Live-Winddaten
Diese Integration verbessert sowohl den Planungsprozess als auch die langfristige Überwachung der Gebäudeperformance.
Zukunftstrends
- KI-gestützte Optimierung von Gebäudeformen für aerodynamische Leistung
- Echtzeitüberwachung und digitale Zwillinge, die Windsensordaten integrieren
- Integration des Windkomforts auf Fußgängerebene in CFD auf städtischer Ebene
Die Integration intelligenter Simulationen in Building Information Modeling (BIM)-Umgebungen verbessert auch die interdisziplinäre Zusammenarbeit zwischen Architekten und Ingenieuren.
Fazit
CFD hat die Art und Weise revolutioniert, wie Ingenieure und Architekten die Windlastsimulation für unregelmäßige Hochhäuser angehen. Mit der Fähigkeit, komplexe aerodynamische Verhaltensweisen zu modellieren, iterative Bemessungen zu unterstützen und sowohl bautechnische als auch architektonische Entscheidungen zu beeinflussen, ist CFD heute ein Eckpfeiler der leistungsbasierten Planung im Hochhausbau. Mit der Weiterentwicklung der Rechenleistung und der Algorithmen wird CFD für die sichere, effiziente und innovative Konstruktion von Wolkenkratzern immer wichtiger werden.
