Die generierten Lasten lassen sich mit einem Mausklick nach RFEM/RSTAB übergeben und können dort mit weiteren Lastfällen überlagert werden. Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls.
Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe lassen sich gezielt selektieren.
Nach der Lastgenerierung lassen sich die Daten tabellarisch überprüfen. Die Ausgabe beinhaltet alle Angaben zu den generierten Lastfällen und Lasten infolge Eigengewicht, Wind- und Eislast. Sämtliche Lasten sind nach Strukturobjekten und Anbauteilen aufgeschlüsselt.
RF-/MAST Belastung deckt die Anforderungen nach EN 1991-1-4 / DIN EN 1993-3-1, DIN 1055-4, DIN 4131:1991-11 und DIN V 4131:2008-09 ab. Diese erstrecken sich auf Eigengewichts-, Wind-, Mann- und Eislasten (ISO 12494 oder DIN 1055-5) sowie Verkehrslasten. Die Normvorgaben sind voreingestellt bzw. in Bibliotheken hinterlegt.
Bei der Erzeugung der Windlasten nach Eurocode stehen die Nationalen Anhänge (NA) folgender Länder zur Verfügung:
-
DIN EN 1991-1-4 (Deutschland) -
CSN EN 1994-1-4 (Tschechische Republik) -
NA to CYS EN 1991-1-4 (Zypern) -
DK EN 1991-1-4 (Dänemark) -
NBN EN 1991-1-4 (Belgien) -
NEN EN 1991-1-4 (Niederlande) -
NF EN 1991-1-4 (Frankreich) -
SFS-EN 1991-1-4 (Finnland) -
SIST EN 1991-1-4 (Slowenien) -
SR EN 1991-1-4 (Rumänien) -
SS EN 1991-1-4 (Singapur) -
SS-EN 1991-1-4 (Schweden) -
STN EN 1991-1-4 (Slowakei) -
UNI EN 1991-1-4 (Italien)

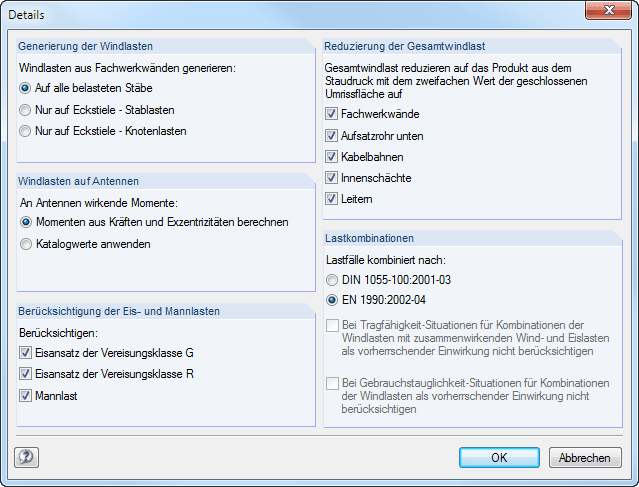

Es lassen sich auch individuelle Belastungssituationen erzeugen: Staudruck, Windrichtung oder Eislasten können manuell vorgegeben oder aus Tabellen importiert werden.
Dlubal_KohlA.png?mw=512&hash=db51ba02de19cdf2e25efd87b979485016104278)
- Berücksichtigung des Mast-Eigengewichts einschließlich Anbauteile
- Windlastverteilung für zugewandte und beschattete Mastseiten oder benutzerdefinierte Verteilung
- Ermittlung der Windbelastung auf Mast und Anbauteile auch unter Berücksichtigung schwingungsanfälliger Strukturen (Böenreaktionsfaktor)
- Zuweisung von Flächen- und Einzellasten für Bühnen
- Reduktionsmöglichkeit für Gesamtwindlast auf ausgewählte Objekte
- Ermittlung der Eislasten für Vereisungsklasse G und R mit voreingestellten Eisdicken und Eisfahnenlängen
- Generierung von Verkehrslastfällen mit Flächen- und Mannlasten
