- Realistische Abbildung der Interaktion von Gebäude und Boden
- Erweiterbare Bibliothek für Bodenkennwerte
- Berücksichtigung von mehreren Bodenproben (Sondierungen) an verschiedenen Stellen, auch außerhalb des Gebäudes
- Berücksichtigung des Grundwasserspiegels sowie von Seiteneffekten infolge von Aushub und fester unterster Bodenschicht
- Berechnung der Bettungskoeffizienten
- Ermittlung der Spannungsverläufe und der Setzungen in den Rasterpunkten sowie deren grafische Darstellung
RF-SOILIN | Leistungsmerkmale
.png?mw=1024&hash=b7b4767f3cecb199daa0fdb89beebee8110c5182)
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:36 min
Produkt-Feature
Länge: 00:00:33 min
Produkt-Feature
Länge: 00:00:41 min
Produkt-Feature
Länge: 00:00:45 min
Länge: 00:00:00 min
.png?mw=350&hash=08a561dc3d1b94edf5b16c9962561142b7b844d3)
In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.
In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.
Die Norm ASCE 7-22 [1], Abschn. 12.9.1.6 legt fest, wann P-Delta-Effekte berücksichtigt werden sollten, wenn ein multimodales Antwortspektrenverfahren für die Erdbebenbemessung durchgeführt wird. Im NBC 2020 [2], Sent. 4.1.8.3.8.c stellt nur eine kurze Anforderung dar, dass Schwingungseffekte aufgrund der Wechselwirkung von Gewichtskräften mit der verformten Struktur berücksichtigt werden sollten. Daher kann es Situationen geben, in denen Auswirkungen nach Theorie II. Ordnung, auch P-Delta genannt, bei der Erdbebenanalyse berücksichtigt werden müssen.
Dieser Artikel führt grundlegende Konzepte der Baudynamik ein und vermittelt, wie diese bei der Erdbebenauslegung von Bauwerken eine Rolle spielen. Es wird Wert darauf gelegt, die technischen Aspekte verständlich zu erläutern, um auch Lesern ohne tiefergehendes Fachwissen einen Einblick in die Thematik zu gewähren.
.png?mw=350&hash=8496ece3418fd866a293704fde3cf7d1ba92b1c0)

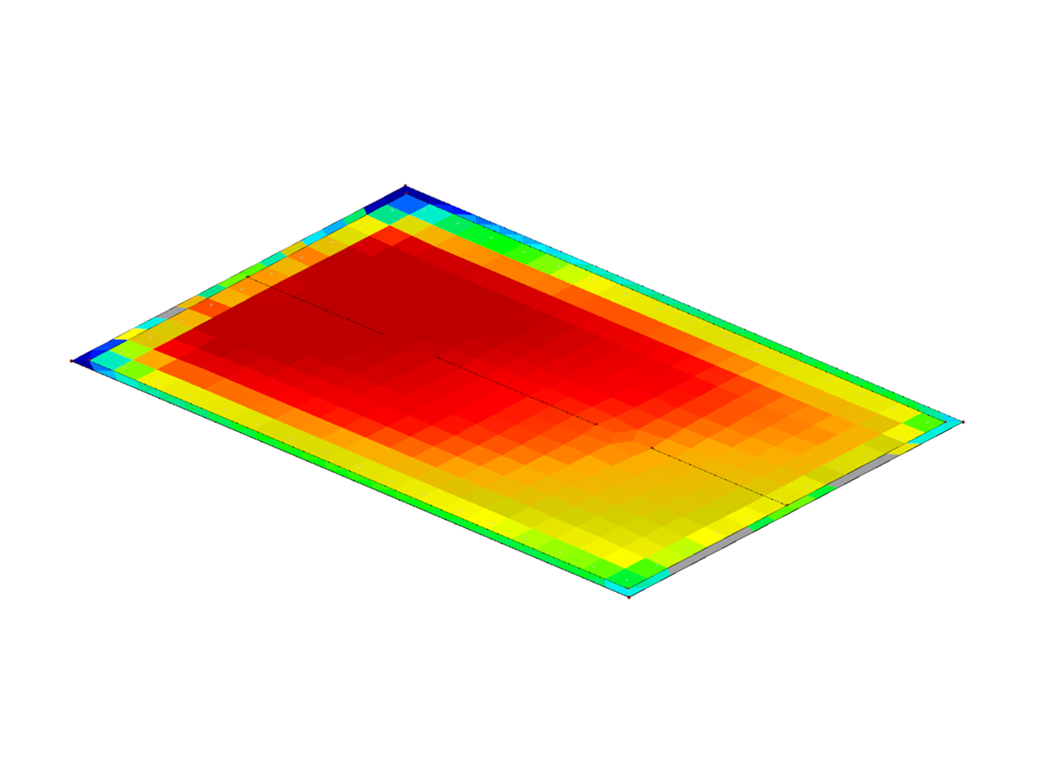

Die errechneten Spannungen und Setzungen werden in Tabellen ausgegeben. Daneben ist auch eine grafische Auswertung möglich. In der Grafik werden zur Veranschaulichung auch die Lage und die Schichtung der Bodenproben dargestellt.
In einer weiteren Tabelle werden die Bettungskoeffizienten ausgegeben. Diese können ebenfalls grafisch ausgewertet werden.
Die Berechnung der Bettungskoeffizienten erfolgt nach einem nichtlinearen iterativen Verfahren. Dabei wird für jedes einzelne Element ein Bettungskoeffizient ermittelt. Dieser hängt von der Verformung ab.
Die Eingabe der Bodenschichtungen erfolgt in einer übersichtlichen Tabelle. Der Anwender wird dabei von einer erweiterbaren Datenbank für die Bodeneigenschaften unterstützt.
Die Elastizität kann wahlweise über die Steifeziffer oder über Elastizitätsmodul und Querdehnzahl definiert werden. Es können beliebig viele Bodenschichtungen definiert werden. Die Zuordnung zum Bauwerk erfolgt entweder grafisch oder durch Koordinaten.
.png?mw=512&hash=549bb48f4ff92951b03b2cfbf0197e9a2a817305)
- Realistische Abbildung der Interaktion von Gebäude und Boden
- Erweiterbare Bibliothek für Bodenkennwerte
- Berücksichtigung von mehreren Bodenproben (Sondierungen) an verschiedenen Stellen, auch außerhalb des Gebäudes
- Berücksichtigung des Grundwasserspiegels sowie von Seiteneffekten infolge von Aushub und fester unterster Bodenschicht
- Berechnung der Bettungskoeffizienten
- Ermittlung der Spannungsverläufe und der Setzungen in den Rasterpunkten sowie deren grafische Darstellung
Für die Setzungsberechnung mit dem Zusatzmodul RF-SOILIN wird für einen Boden unter anderem die Wichte gamma und die Wichte gamma,sat abgefragt. Wofür benötige ich den Wert gamma,sat und wie geht dieser in die Berechnung ein?
Was passiert, wenn ich in RF-SOILIN die Funktion "Bodenversagen" aktiviere?
Wie kann ich die zur Bemessung zugrunde gelegte Norm / Nationaler Anhang in den Zusatzmodulen und den eigenständigen Programmen ändern?
In den Zwischenergebnissen von RF-SOILIN werden mir rote Werte angezeigt. Was hat es damit auf sich?
Ich habe derzeit leider das Problem, dass die Berechnung in RF-SOILIN extrem lange dauert und nicht konvergiert. Was ist zu tun?
Funktioniert die Berechnung in RF-SOILIN auch mit Volumen?
