- Bemessung auf Zug, Druck, Biegung, Schub, Torsion und kombinierte Schnittgrößen
- Zugnachweis unter Berücksichtigung einer reduzierten Querschnittsfläche (z. B. Lochschwächung) möglich
- Automatische Klassifizierung der Querschnitte zur Überprüfung lokalen Beulens
- Schnittgrößen aus der Berechnung mit Wölbkrafttorsion (7 Freiheitsgrade) werden über den Vergleichspannungsnachweis berücksichtigt (aktuell noch nicht für die Bemessungsnorm ADM 2020 verfügbar).
- Bemessung von Querschnitten der Klasse 4 mit effektiven Querschnittswerten nach EN 1999-1-1 (für RSECTION-Querschnitte sind Lizenzen für RSECTION und Effektive Querschnitte erforderlich)
- Schubbeulnachweis unter Berücksichtigung von Quersteifen möglich
Aluminiumbemessung | Tragfähigkeit und Stabilität | Querschnittstragfähigkeit
Haben Sie irgendwelche Fragen?
Länge: 00:02:24 min
FAQ
Länge: 00:00:00 min
Länge: 00:52:59 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:02:00 min
Länge: 00:36:28 min
Produkt-Feature
Länge: 00:00:45 min
Für die Gebrauchstauglichkeit eines Tragwerks dürfen die Verformungen bestimmte Grenzwerte nicht überschreiten. In einem Beispiel wird gezeigt, wie die Durchbiegung von Stäben mit den Bemessungs-Add-Ons nachgewiesen werden kann.
In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.
In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.
Die Norm ASCE 7-22 [1], Abschn. 12.9.1.6 legt fest, wann P-Delta-Effekte berücksichtigt werden sollten, wenn ein multimodales Antwortspektrenverfahren für die Erdbebenbemessung durchgeführt wird. Im NBC 2020 [2], Sent. 4.1.8.3.8.c stellt nur eine kurze Anforderung dar, dass Schwingungseffekte aufgrund der Wechselwirkung von Gewichtskräften mit der verformten Struktur berücksichtigt werden sollten. Daher kann es Situationen geben, in denen Auswirkungen nach Theorie II. Ordnung, auch P-Delta genannt, bei der Erdbebenanalyse berücksichtigt werden müssen.
Das Add-On Aluminiumbemessung bietet Ihnen noch weitere Möglichkeiten. Hier können auch allgemeine Querschnitte nachgewiesen werden, die nicht in der Querschnittsbibliothek vordefiniert sind. Erstellen Sie beispielsweise einen Querschnitt mit dem Programm RSECTION und importieren Sie ihn anschließend in RFEM/RSTAB. Je nach verwendeter Bemessungsnorm haben Sie verschiedene Nachweisformate zur Auswahl. Dazu gehört beispielsweise der Vergleichsspannungsnachweis.
Ist zudem eine Lizenz für RSECTION und Effektive Querschnitte vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.

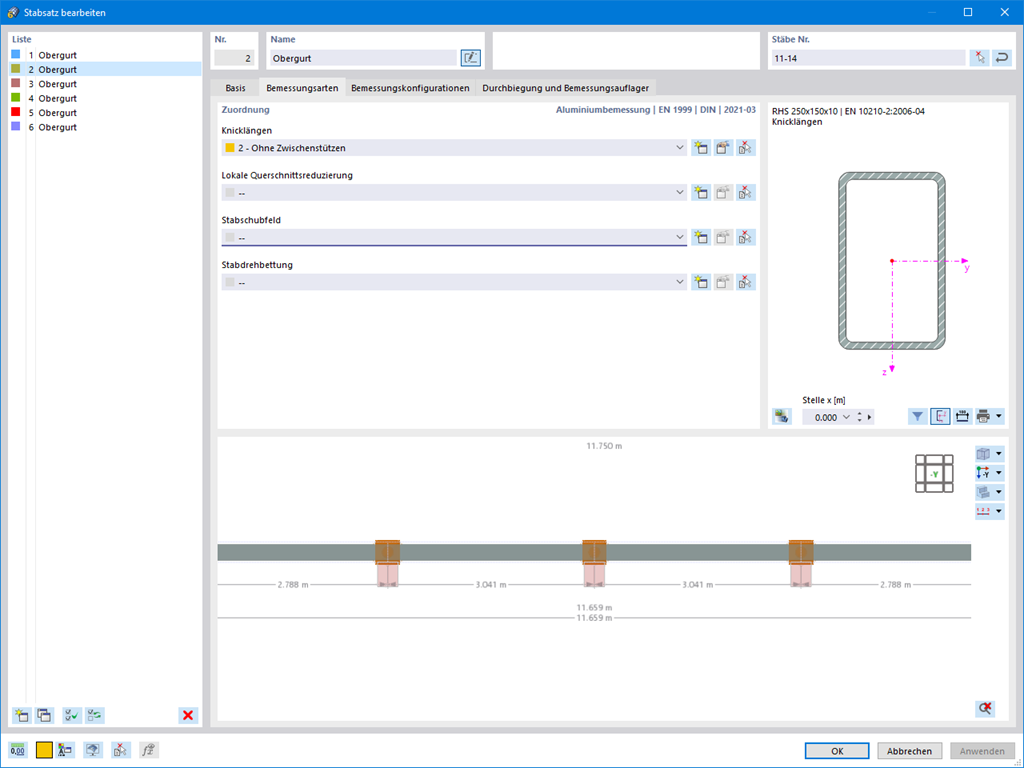

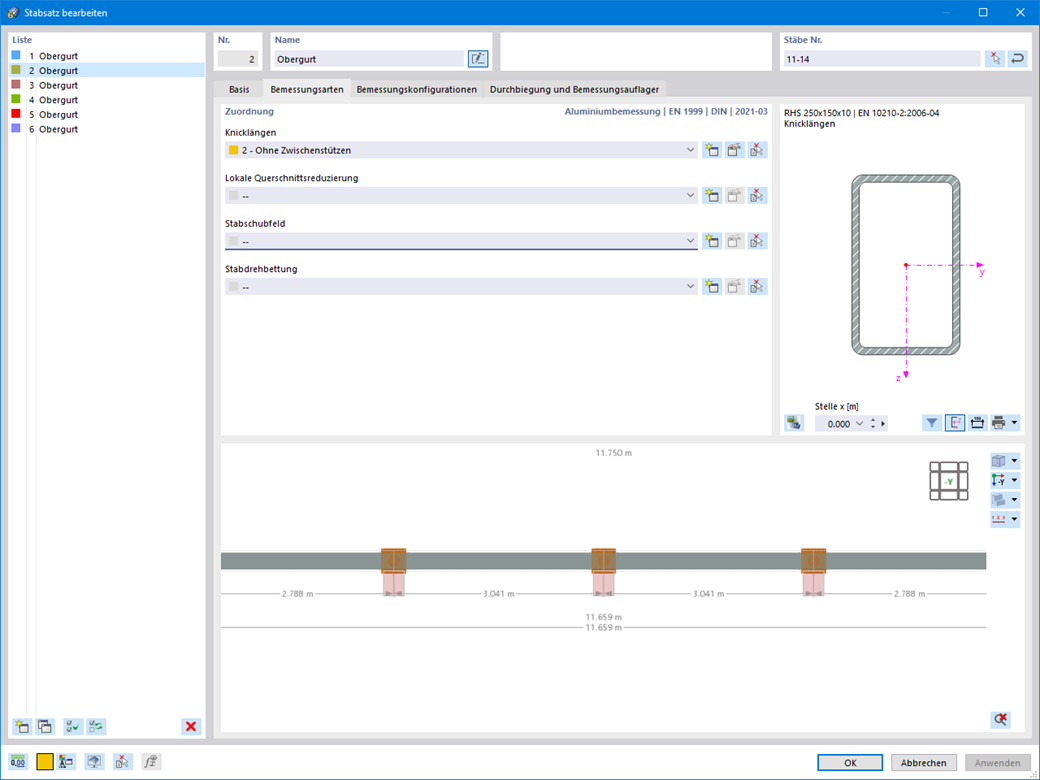

Sie wissen sicher, dass Sie für den Tragfähigkeitsnachweis beim Anschluss zugbeanspruchter Bauteile mit Schraubverbindungen die Querschnittsschwächung durch die Schraubenlöcher berücksichtigen müssen. Auch hierfür haben die Statikprogramme eine Lösung. Im Add-On Aluminiumbemessung können Sie dafür eine lokale Stabquerschnittsreduzierung eingeben. An relevanten Stellen geben Sie hier die Reduzierung des Querschnitts als Absolutwert oder den prozentualen Anteil der Gesamtfläche an.
Haben Sie für die Bestimmung des kritischen Lastfaktors im Rahmen des Stabilitätsnachweises den Add-On-internen Eigenwertlöser genutzt? In diesem Fall können Sie sich anschließend als Ergebnis die maßgebende Eigenform des zu bemessenden Objektes durch das Programm anzeigen lassen.
- Berechnung von Durchbiegungen und Vergleich mit normativen oder manuell angepassten Grenzwerten
- Berücksichtigung von Überhöhungen bei der Berechnung der Durchbiegungen
- Unterschiedliche Grenzwerte je nach Typ der Bemessungssituation möglich
- Manuelle Anpassung von Bezugslängen und Segmentierung je nach Richtung
- Berechnung von Durchbiegungen bezogen auf das Ausgangssystem oder auf das verformte System
- Weitere Detailnachweise je nach gewählter Bemessungsnorm (z. B. Schwingungsnachweis nach EN 1999-1-1, 7.2.3)
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung des Grenzwertes bzw. Verformung oder Durchhang
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
