31. März 2022

Holzbemessung | Brandschutz | Eingabe

RFEM/RSTAB hält auch für den Brandfall eine Reihe an Funktionen für Sie bereit. Das Programm ermöglicht die automatische Erzeugung der Last- und Ergebniskombinationen für die außergewöhnliche Bemessungssituation der Brandbemessung. Dabei werden die zu bemessenden Stäbe mit den zugehörigen Schnittgrößen direkt aus RFEM/RSTAB übernommen. Ebenso sind alle Informationen zum Material und Querschnitt hinterlegt. Sie müssen also nichts weiter tun.

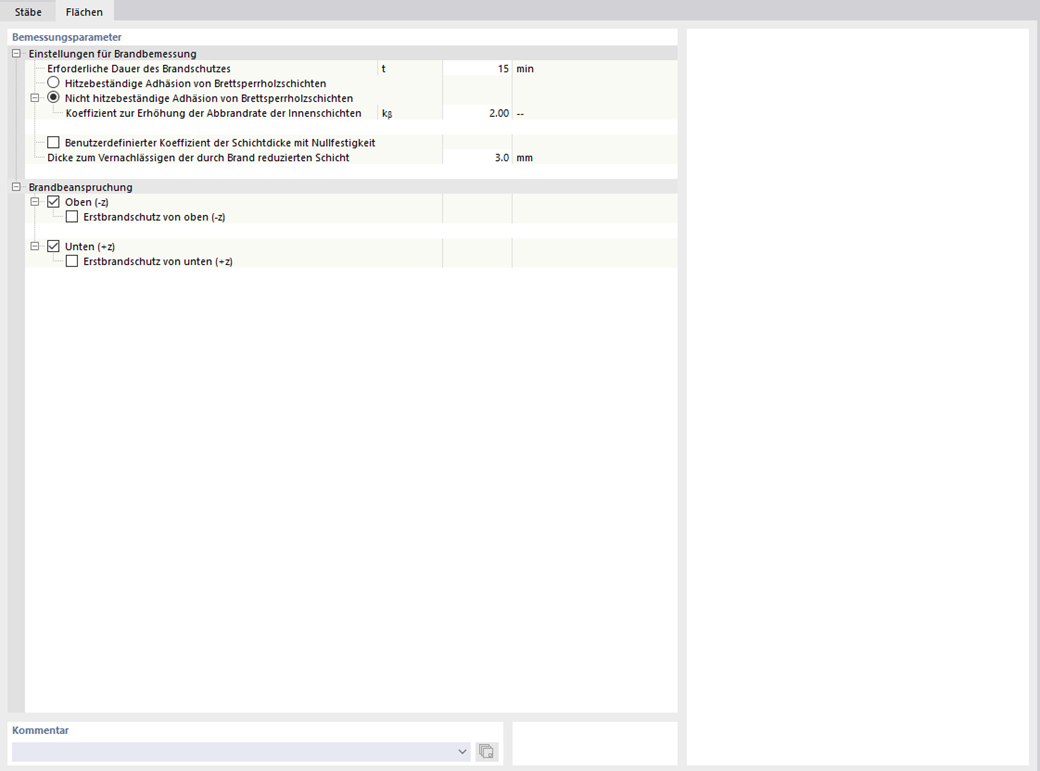

Sie legen lediglich über die Zuweisung einer Brandschutzkonfiguration zu den zu bemessenden Stäben und Flächen jene Parameter fest, die für den Brandschutznachweis relevant sind. Zusätzlich dazu sind weitere Detaileinstellungen, wie beispielsweise die Festlegung von einseitiger bis allseitiger Brandbeanspruchung, für Sie verfügbar.

Brandschutz Flächen Holzbemessung
