Was passiert bei Unterwind? Die oberseitig angeordneten Kippaussteifungen werden nicht zur Verkürzung der Knick-/ und Kipplängen angesetzt.

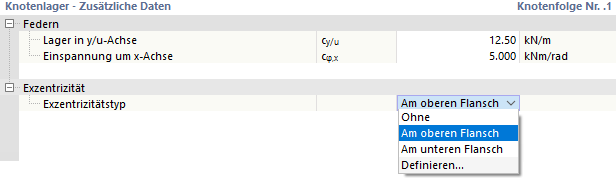

Holzbemessung | Berücksichtigung der Lage der Kippaussteifungen
Haben Sie irgendwelche Fragen?
Veranstaltung
Länge: 00:00:00 min
Länge: 00:00:56 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 01:27:02 min
Produkt-Feature
Länge: 00:00:56 min
Länge: 00:00:28 min
Länge: 01:08:42 min
Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Beitrag handelt es sich um den Nachweis der maximalen kritischen Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wird, unter Einsatz von schrittweisen analytischen Gleichungen nach der amerikanischen Norm NDS 2018 einschließlich Druckanpassungsfaktoren, angepasstem Druckbemessungswert und finaler Ausnutzung.
Wenn regelmäßige Strukturen berechnet werden müssen, ist oft die Eingabe nicht kompliziert, sondern zeitaufwändig. Die Automation der Eingabe kann dann wertvolle Zeit sparen. Im vorliegenden Fall ist die Aufgabe, die Geschosse eines Hauses als einzelne Bauzustände zu betrachten. Die Eingabe soll mithilfe eines C# Programms erfolgen, sodass der Nutzer die Elemente der einzelnen Etagen nicht händisch eingeben muss.
Unser Webservice bietet Anwendern wie Ihnen die Möglichkeit, über verschiedene Programmiersprachen mit RFEM 6 und RSTAB 9 zu kommunizieren. Durch die High-Level-Functions (HLF) von Dlubal können Sie die Funktionalität des Webservice erweitern und vereinfachen. Die Verwendung unseres Webservice in Verbindung mit RFEM 6 und RSTAB 9 erleichtert und beschleunigt die Arbeit von Ingenieuren. Überzeugen Sie sich selbst! In diesem Tutorial wird Ihnen die Verwendung der C#-Bibliothek an einem einfachen Beispiel demonstriert.
Der modale Relevanzfaktor ist ein Ergebnis der linearen Stabilitätsanalyse und beschreibt qualitativ den Grad der Partizipation einzelner Stäbe an einer spezifische Eigenform.
- Große Auswahl an Querschnitten wie Rechteck-, Quadrat-, T-, Rundquerschnitten, zusammengesetzten, unregelmäßigen paramatrischen Querschnitten usw. (Eignung für Nachweisverfahren abhängig von gewählter Norm)
- Bemessung von Brettsperrholz (BSP)
- Bemessung von Holzwerkstoffen und Furnierschichtholz nach EC 5
- Bemessung von gevouteten und gekrümmten Stäben (Nachweisverfahren je nach Norm)
- Anpassung der wesentlichen Nachweisbeiwerte und Normparameter möglich
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Schnelle und übersichtliche Ergebnisausgabe für einen sofortigen Überblick über den Verlauf der Nachweise nach der Bemessung
- Detaillierte Ausgabe der Bemessungsergebnisse und der wesentlichen Formeln (nachvollziehbarer und prüfbarer Ergebnisweg)
- Übersichtliche numerische Ergebnisausgabe in Masken und die Möglichkeit, diese grafisch in der Struktur darzustellen
- Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
- Bemessung auf Zug, Druck, Biegung, Schub, Torsion und kombinierte Schnittgrößen
- Berücksichtigung einer Ausklinkung
- Nachweis auf Druck rechtwinklig zur Faserrichtung an End- und Zwischenauflagern mit (EC 5) und ohne Verstärkungselementen (Vollgewindeschrauben)
- Optionale Querkraftabminderung am Auflager (zum Produktfeature)
- Bemessung gekrümmter und gevouteter Stäbe
- Berücksichtigung höherer Festigkeiten bei ähnlichen nahe beieinanderliegenden Bauteilen (Faktor ksys nach EN 1995-1-1, 6.6(1)-(3))
- Option zur Erhöhung der Schubfestigkeit bei Nadelholz gemäß DIN EN 1995-1-1:NA NDP Zu 6.1.7(2)
- Stabilitätsnachweise für Biegeknicken, Drillknicken und Biegedrillknicken unter Druckbeanspruchung
- Übernahme von Knicklängen aus der Berechnung mit dem Add-On Strukturstabilität möglich
- Grafische Eingabe und Kontrolle von definierten Knotenlagern und Knicklängen für den Stabilitätsnachweis
- Ermittlung von Ersatzstablängen für gevoutete Stäbe
- Berücksichtigung der Lage der Kippaussteifungen
- Biegedrillknicknachweise für Bauteile mit Momentenbeanspruchung
- Je nach Norm Auswahl zwischen benutzerdefinierter Eingabe von Mcr, analytischer Methode aus der Norm und Nutzung des internen Eigenwertlösers
- Berücksichtigung von Schubfeld und Drehbettung bei Nutzung des Eigenwertlösers
- Grafische Darstellung der Eigenform, wenn der Eigenwertlöser genutzt wurde
- Stabilitätsnachweise für Bauteile mit kombinierter Druck- und Biegebeanspruchung je nach Bemessungsnorm
- Nachvollziehbare Berechnung sämtlicher benötigten Beiwerte wie Faktoren für die Berücksichtigung des Momentenverlaufs oder Interaktionsfaktoren
- Alternative Berücksichtigung aller Effekte für den Stabilitätsnachweis bereits bei der Schnittgrößenermittlung in RFEM/RSTAB (Theorie II. Ordnung, Imperfektionen, Steifigkeitsreduktion, ggf. in Kombination mit dem Add-On Wölbkrafttorsion (7 Freiheitsgrade))
- Beliebige Definition der Abbranddauer
- Bei Flächentragwerken (Brettsperrholz) kann optional mit oder ohne Adhäsion der Schicht gerechnet werden
- Freie benutzerdefinierte Vorgabe der Brandparameter
- Berücksichtigung unterschiedlicher Knicklängen bei Brandbemessung
- Optionaler Nachweis 'Druck rechtwinklig zur Faserrichtung'
- In RFEM/RSTAB integrierte grafische Ausgabe der Ergebnisse, z. B. Ausnutzung
- Vollständige Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
