- Die Ergebnisse der Anschlussbemessung können in das Ausdruckprotokoll eingetragen werden
- Beim Anlegen eines neuen Ausdruckprotokolls sind die über das Add-On Stahlanschlüsse hinzugefügten Positionen auszuwählen

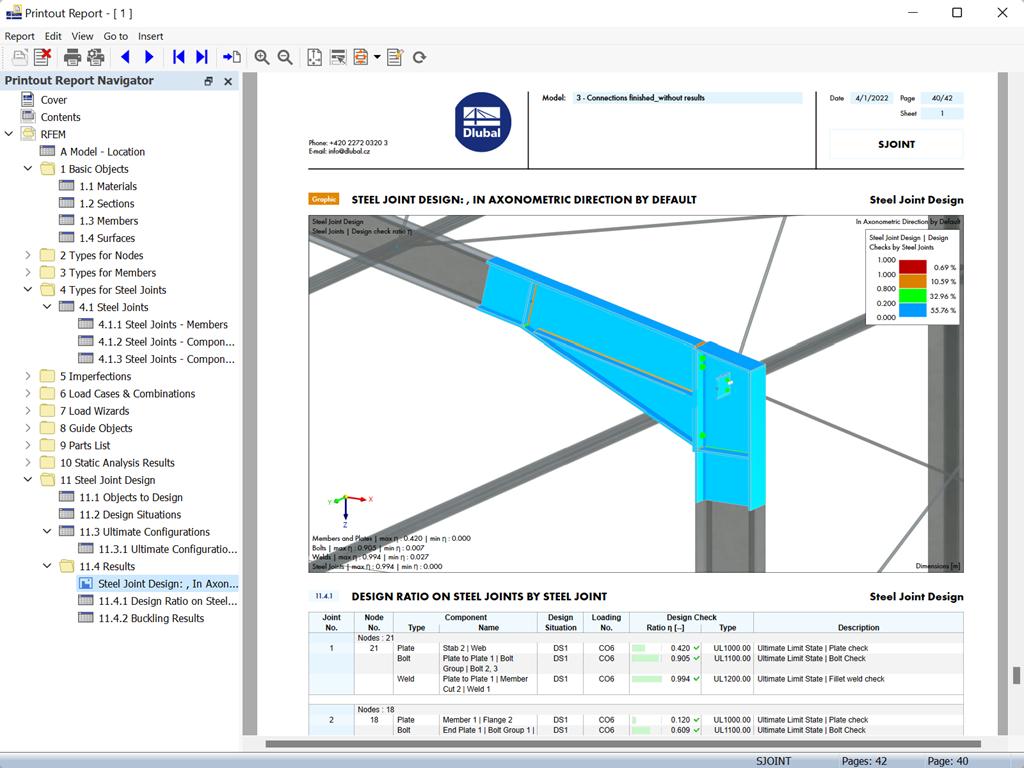

- Mit dem Tool "Grafik in Ausdruckprotokoll drucken" können die Grafiken mit den Anschlussergebnissen einschließlich des Steuerpanels ins Protokoll eingefügt werden
- Das Ausdruckprotokoll enthält die Angaben zu den Anschlussbauteilen, Bemessungsparametern, Ergebnissen und Grafiken
Ausdruckprotokoll | Stahlanschlüsse
