Modalanalyse | Strukturmodifikationen

Wussten Sie schon? Sie können Strukturmodifikationen komfortabel in Lastfällen des Typs Modalanalyse definieren. Dadurch wird es Ihnen möglich, beispielsweise die Steifigkeiten von Materialien, Querschnitten, Stäben, Flächen, Gelenken und Lagern individuell anzupassen. Für einige Bemessungs-Add-Ons können Sie außerdem Steifigkeiten modifizieren. Sobald Sie mit Ihrer Auswahl fertig sind, werden die Steifigkeitseigenschaften der Objekte an den Objekttyp angepasst. So können diese in separaten Registern definiert werden.

Sie wollen das Versagen eines Objekts (zum Beispiel einer Stütze) in der Modalanalyse untersuchen? Auch das ist problemlos möglich. Wechseln Sie ganz einfach zum Fenster Strukturmodifikation, in dem Sie die betreffenden Objekte deaktivieren.

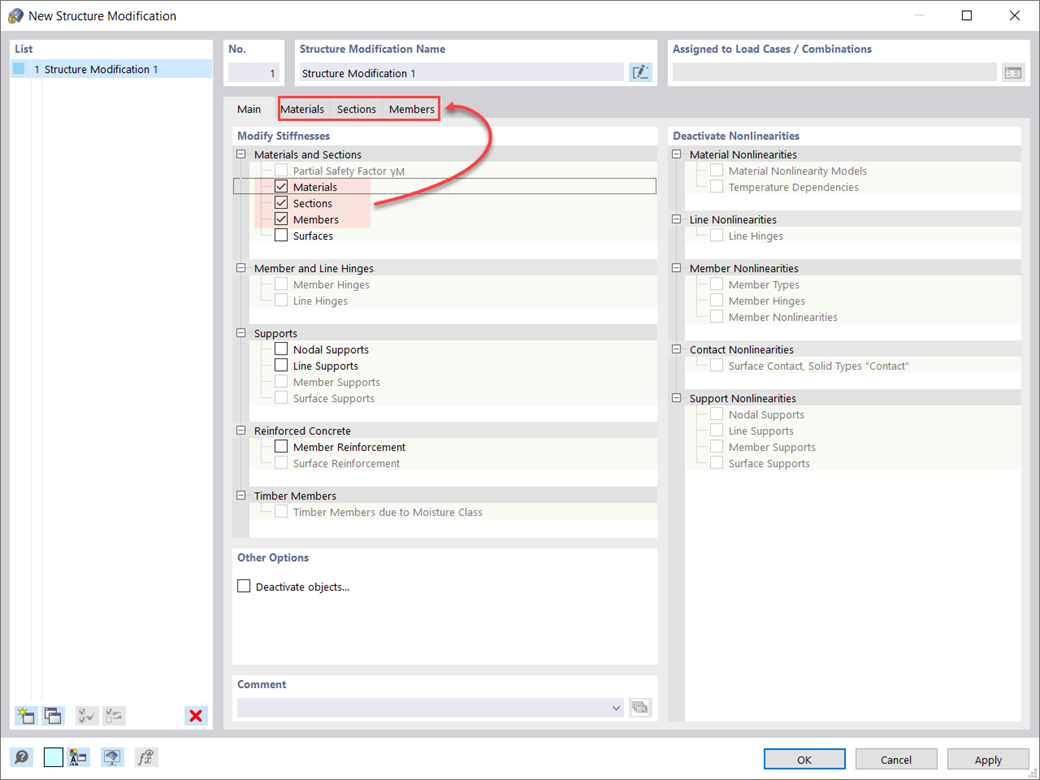

Anpassen der Materialsteifigkeit
Materialsteifigkeit, Modalanalyse
