W niniejszej instrukcji opisano rozszerzenie 'Wymiarowanie betonu' dla programów RFEM 6 i RSTAB 9. Ponieważ dane wejściowe i funkcje obliczeń dla betonu zbrojonego są identyczne w obu programach, opis przedłużenia jest podany tylko dla programu RFEM. Wyjaśnienia dotyczą również wymiarowania prętów w betonie w programie RSTAB. Obliczenia powierzchni, prętów wynikowych i żebrowych oraz przebijania są dostępne tylko w programie RFEM.

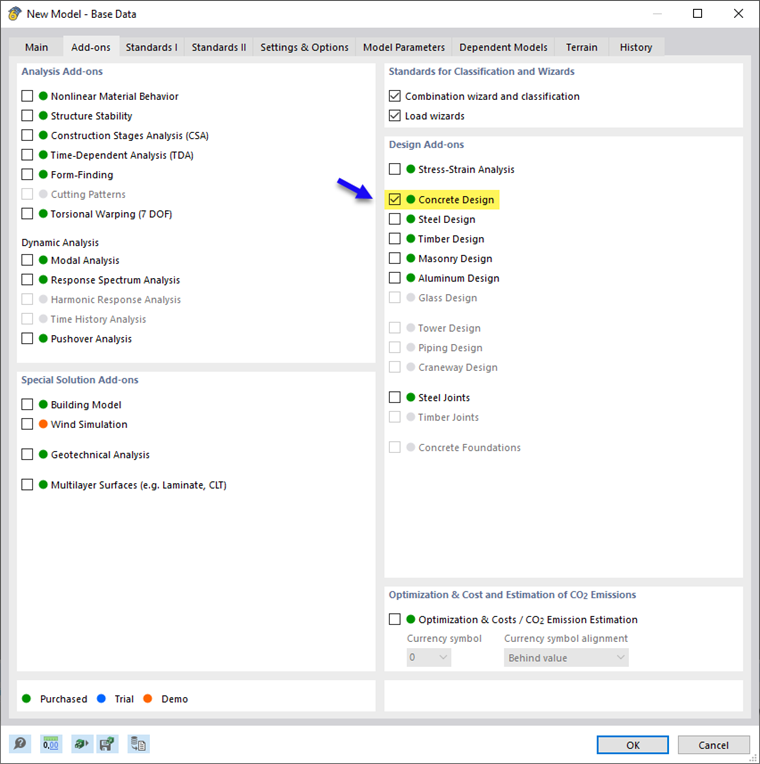

W zakładce Rozszerzenia 'Dane ogólne modelu ' można aktywować lub dezaktywować funkcję rozszerzoną.
Zielona kropka przed nazwą rozszerzenia oznacza, że posiadasz licencję. Pomarańczowy lub niebieski punkt oznacza, że rozszerzenia można używać tylko w wersji demonstracyjnej lub testowej, a zakres funkcji jest ograniczony.

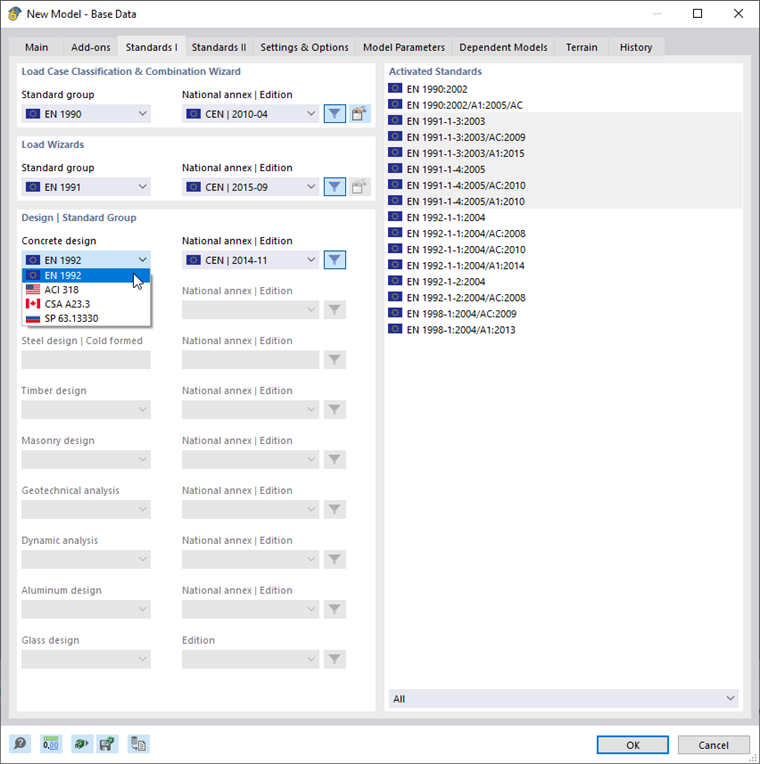

W zakładce Normy I danych ogólnych można wybrać normę, która zostanie zastosowana do wymiarowania betonu (patrz również rozdział Normy I instrukcji RFEM). Okna dialogowe wprowadzania danych do wymiarowania betonu są automatycznie dostosowywane do tej normy.
Aktualne normy konstrukcyjne i przegląd funkcjonalny można znaleźć pod adresem -standardowy opis produktu można znaleźć w wymiarowaniu betonu.
Po aktywowaniu rozszerzenia wymiarowania i zdefiniowaniu normy interfejs użytkownika został rozszerzony o nowe wpisy w nawigatorze, tabelach i oknach dialogowych. Oznacza to, że parametry obliczeń betonu są w pełni zintegrowane z interfejsem użytkownika programów RFEM lub RSTAB.
