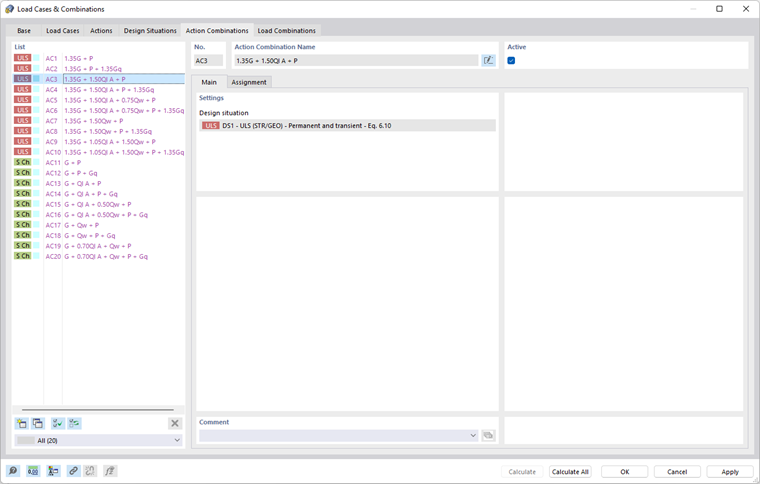

Combinaciones de acciones

Las acciones se combinan en combinaciones de acciones ( AC ) según los criterios descritos en la norma. Una combinación de acciones describe todas las posibilidades para superponer los casos de carga contenidos en la acción, que no debe confundirse con una combinación de carga, que representa solo una variante de estas posibilidades.

Cuando se activa la pestaña, las combinaciones de acciones se generan de acuerdo con las reglas de combinación estándar de '. Se enumeran por situaciones de diseño.

El 'Nombre de combinación de acciones' es una breve descripción. Se basa en los factores de seguridad y los símbolos de las acciones y refleja las reglas de combinación.

Si selecciona el # extbookmark manual|nombre-combinación|Combinación de nombres según la casilla de verificación n.º de categoría de acción en la pestaña ' Base ', los nombres se muestran con las descripciones de las categorías de acción.

La casilla de verificación Activa controla si la combinación de acciones seleccionada se considera para la generación de combinaciones de carga.

Primario

En la pestaña Principal , puede comprobar la ' Situación de diseño ', que es la base de cada combinación de acciones.

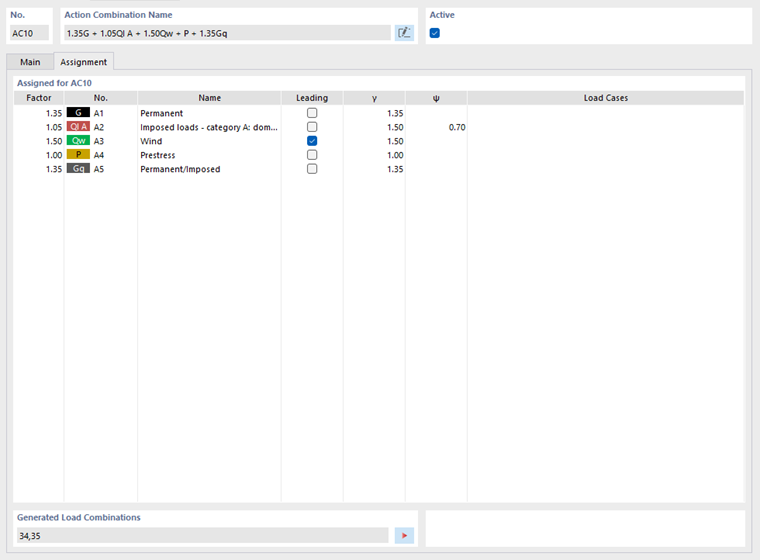

Asignación

En la pestaña Asignación , puede comprobar las acciones que se incluyen en la combinación de acciones y según qué criterios se combinan.

Asignado para AC

Las columnas de la tabla muestran las acciones con los correspondientes factores de combinación y de seguridad parciales. Los valores dados en la columna 'Factor' se basan en los coeficientes según el estándar. EN 1990 se refiere a los factores de seguridad parciales γ, los factores de combinación ψ, los factores de reducción ξ y, si procede, los factores de fiabilidad KFI de la acción. Se aplican según la situación de proyecto y la categoría de acción.

Si una acción según EN 11990 actúa como 'Líder' en la combinación, se marca en consecuencia. Se tiene en cuenta como acción Qk, 1 en las reglas de combinación.

Combinaciones de carga generadas

Esta sección de diálogo se llena durante la generación, que se realiza al cambiar a la pestaña ' Cargar combinaciones '. Las entradas representan los números de las combinaciones de carga generadas para la combinación de acciones actual.
