Líneas auxiliares

Las líneas guía representan una cuadrícula de ejes y filas que se superpone al área de trabajo gráfica. Los puntos de cruce de las líneas guía también son puntos de captura para la entrada gráfica, siempre que la captura de objetos esté activada con la opción 'Líneas guía' (ver capítulo Capturas de objetos). Esto se puede controlar rápidamente con el botón en la barra de herramientas CAD .

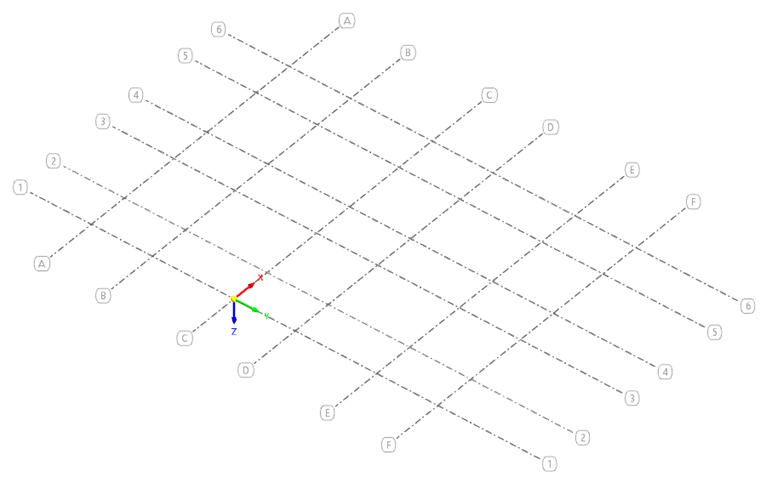

Líneas auxiliares paralelas a los ejes X e Y

Las líneas guía pueden estar alineadas paralelas a los ejes del sistema de coordenadas global XYZ. Sin embargo, también son posibles ángulos libres y disposiciones polares. También se pueden establecer distancias arbitrarias entre las líneas guía.

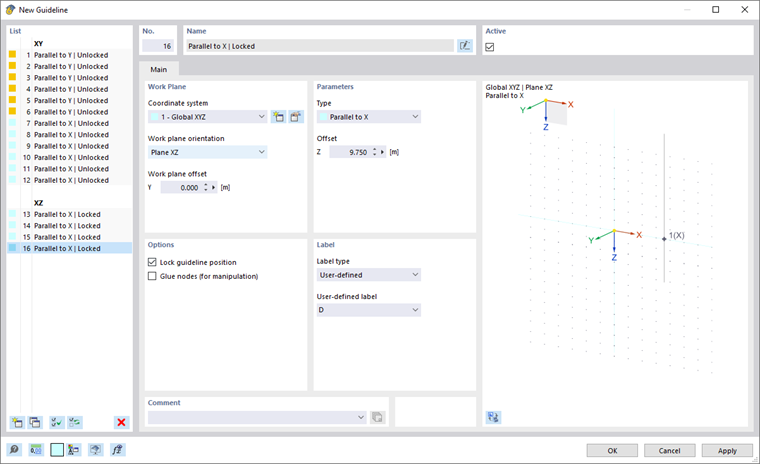

Cuadro de diálogo 'Nueva línea auxiliar'

Con el botón en la barra de herramientas CAD, puede mostrar u ocultar las líneas guía.

Botón para mostrar líneas auxiliares en la barra de herramientas de CAD

Lista

En la lista, las líneas guía se enumeran organizadas por planos de trabajo y tipos. Como de costumbre, puede crear nuevas líneas guía o copiar entradas seleccionadas con los botones y al final de la lista.

Nombre

La designación de la línea guía se crea automáticamente, pero se puede personalizar con el botón .

Activo

Con el campo de control, puede decidir si la línea guía se muestra en la ventana de trabajo.

Plano de trabajo

Defina el 'sistema de coordenadas' al que se refiere la línea guía. Puede seleccionar un sistema de coordenadas personalizado de la lista o crear uno nuevo con el botón .

La 'orientación del plano de trabajo' controla en qué plano se genera la línea guía. En el sistema de coordenadas global, las opciones son los planos XY, YZ y XZ, mientras que en un sistema de coordenadas personalizado son los planos UV, VW y UW.

Con el 'desplazamiento del plano de trabajo', puede colocar la línea guía en una distancia específica paralela al plano de trabajo. Un valor positivo desplaza la línea guía hacia la dirección del eje, y un valor negativo en la dirección opuesta.

Parámetros

El 'tipo' controla cómo se genera la línea guía. Hay varias opciones disponibles en la lista.

Seleccionar del tipo

Tipo	Explicación
Paralelo a X / Y / Z	La línea guía se genera paralela a uno de los ejes globales. Especifique el desplazamiento, que describe la distancia desde el eje global respectivo.
Paralelo a U / V / W	La línea guía se genera paralela a uno de los ejes del sistema de coordenadas personalizado.
Con 2 puntos	La línea guía se define mediante dos puntos en el plano de trabajo. Ingrese las coordenadas de los dos puntos o determine estos con el botón gráficamente.
Con punto y ángulo	La línea guía se define por un punto y un ángulo de rotación en el plano de trabajo. Indique las coordenadas del punto y el ángulo de rotación α (ver gráfico de diálogo).
Polar	La línea guía se genera de forma circular alrededor de un punto con el radio r. Ingrese las coordenadas del centro o determine el punto con el botón gráficamente.

Opciones

Con el campo de control 'bloquear posición de las líneas guía', puede determinar si una línea guía puede seleccionarse, editarse o moverse. Una línea guía bloqueada está fijada permanentemente en la ventana de trabajo. Así no interfiere con la entrada de objetos modelo y no se puede mover o eliminar accidentalmente.

Puede bloquear y desbloquear líneas guía individualmente o en grupos (selección múltiple) en la lista. El menú contextual general (clic derecho en un área vacía de la ventana de trabajo) así como el menú contextual del navegador también ofrecen la opción de bloquear o desbloquear todas las líneas guía de una sola vez.

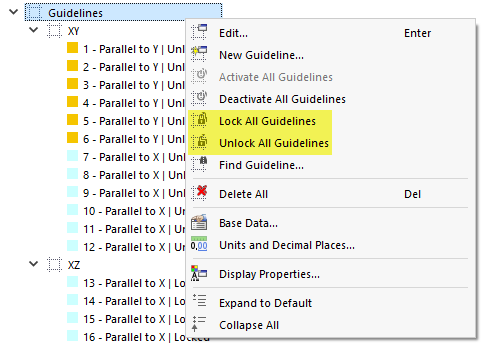

Menú contextual de líneas auxiliares en el navegador

Si el campo de control 'Pegar nodos (para manipulación)' está marcado, al mover una línea guía también se moverán los nodos que haya definido en la línea guía.

Designación

Con el ajuste predeterminado, no se muestran designaciones para las líneas guía. Sin embargo, en la lista 'tipo de designación', puede decidir si se utilizarán números, letras o nombres, como se muestra en la imagen Líneas guía paralelas a los ejes X e Y.

Seleccionar del tipo de etiqueta

Con la opción 'Personalizado', puede asignar designaciones individuales a las líneas guía.

Colocar líneas guía gráficamente

Con el botón en la barra de herramientas CAD, puede colocar líneas guía directamente en la ventana de trabajo.

Botón "Nueva línea auxiliar" en la barra de herramientas de CAD

Aparece el diálogo 'Nueva línea guía'.

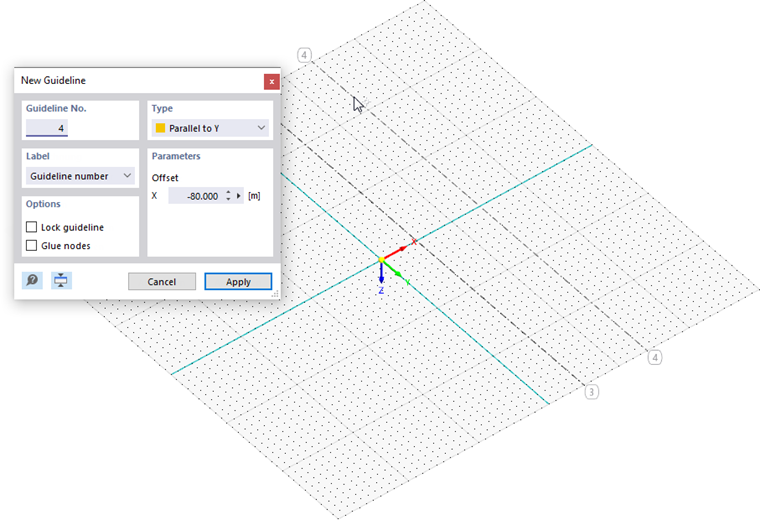

Configuración gráfica de líneas auxiliares

La línea guía se coloca, como cualquier otro objeto, en el plano de trabajo actual. Primero, en el pequeño diálogo 'Nueva línea guía', establezca el Tipo y las opciones adicionales. Al mover el ratón en el plano de trabajo y así establecer el 'desplazamiento', la línea guía se muestra en una vista previa. Al hacer clic en un punto, se establece la nueva línea guía y puede continuar con la siguiente.

Editar líneas guía

Las líneas guía son objetos para los que puede utilizar las funciones de edición gráfica. Para mover o copiar una línea guía, primero selecciónela con una de las Opciones de selección.

Si una línea guía no se puede seleccionar en la ventana de trabajo, está bloqueada. En ese caso, haga clic derecho en un área vacía de la ventana de trabajo y luego elija la opción Desbloquear todas las líneas guía en el menú contextual (ver también imagen Menú contextual de líneas guía en el navegador).
