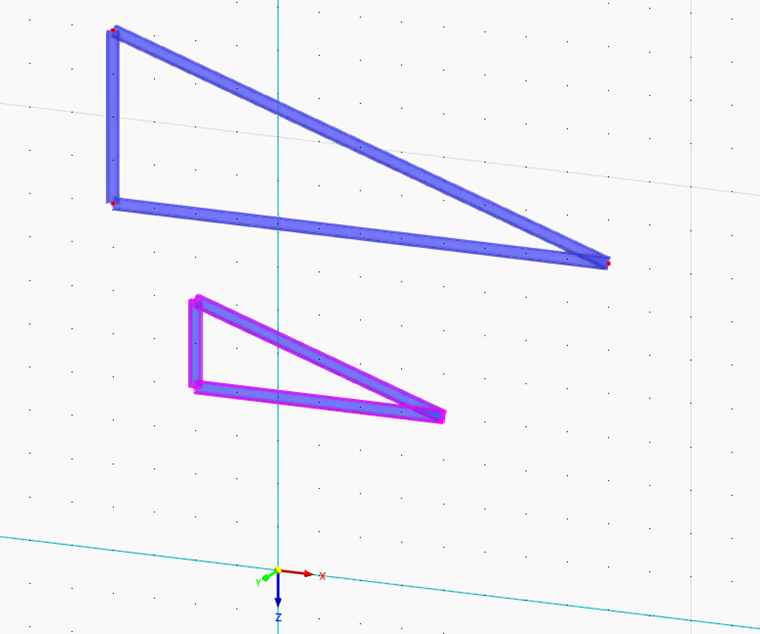

La función Escala en el menú 'Edición' → 'Manipulación' proporciona varias opciones para cambiar uniformemente las dimensiones de los objetos seleccionados. La siguiente imagen muestra una construcción en voladizo y la copia que se ha estirado en un factor de 2 en relación con el origen.
Datos básicos

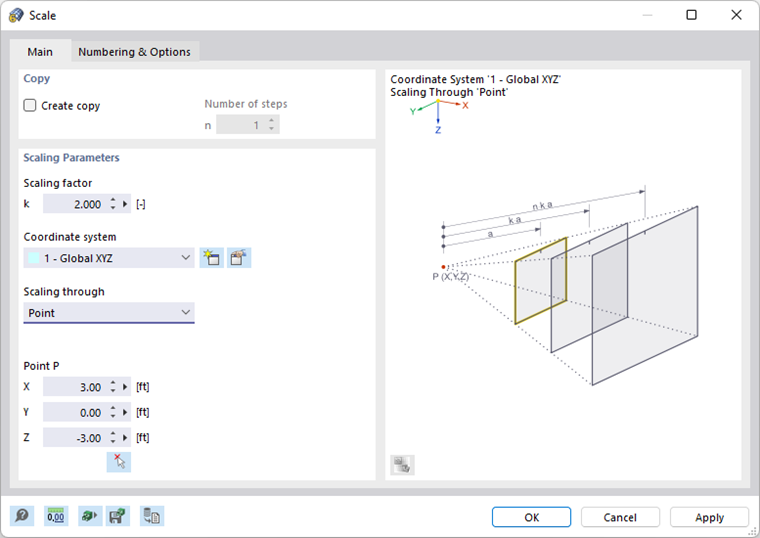

La pestaña Datos principales gestiona los parámetros básicos para modificar la escala de objetos.
Copiar
Si no se ha marcado la casilla 'Crear copia', se modificará la escala de los objetos seleccionados. Si desea crear una o más copias, marque la casilla. Luego, introduzca el 'Número de pasos' que describe la cantidad de copias.
Parámetros de escala
Introduzca el 'Factor de escala' k. De esta forma, define el factor de escala por el cual se multiplica la distancia de los objetos seleccionados a partir del punto de referencia (consulte el gráfico del diálogo).
Defina el 'Sistema de coordenadas' en el que se va a modificar la escala de los objetos. Puede seleccionar un sistema de coordenadas definido por el usuario en la lista o crear uno nuevo con el botón
.
La lista 'Modificación de escala mediante' ofrece tres opciones para definir la dirección de la modificación de escala:
- Punto: se modifica la escala de Todas las coordenadas del objeto (X, Y y Z) en relación con un 'punto' cuyas coordenadas se han de definir.
- Dirección y punto: se le modifica la escala Solo a una coordenada del objeto. En la lista, seleccione la 'Dirección' cuyas coordenadas desea ajustar y defina el 'Punto P' como punto de referencia.
- 2 puntos: la dirección de modificación de escala se encuentra en cualquier lugar del espacio. Introduzca las coordenadas para el 'Punto P1' y 'Punto P2' para definir la dirección. Utilice el botón
para definir los puntos gráficamente.
Numeración y opciones
La pestaña Numeración y opciones solo se muestra al copiar. Aquí, puede influir en la numeración de nuevos objetos y realizar ajustes útiles para la copia. Las funciones están en el capítulo # extbookmark manual|numberingAndOptionsTab|Mover y copiar#.
Enlaces de pasos
La pestaña Enlace de pasos se muestra si se marca la casilla de verificación 'Enlaces de pasos' en la pestaña Numeración y opciones. Las funciones están en el capítulo # extbookmark manual|stepLinksTab|Mover y copiar#.
